Патрубок выпускной

← Жгут проводов блока управления (версия 2) Шильдик →

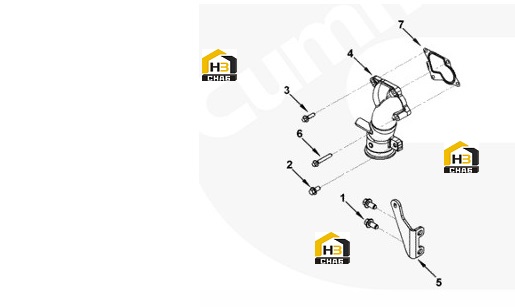

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Exhaust connection

Каталожный номер:XS9450

Комплект:-

Примечание:Exhaust connection

№ на схеме:1

Наименование:Hexagonal head bolt

Каталожный номер:3901249

Комплект:2

Примечание:M12X1.75X25

№ на схеме:2

Наименование:Hexagonal head bolt

Каталожный номер:3903990

Комплект:1

Примечание:M10X1.50X20

№ на схеме:3

Наименование:Hexagonal head bolt

Каталожный номер:4898482

Комплект:3

Примечание:

№ на схеме:4

Наименование:Exhaust outlet elbow

Каталожный номер:4981973

Комплект:1

Примечание:

№ на схеме:5

Наименование:Exhaust outlet elbow bracket

Каталожный номер:4982429

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagonal head bolt

Каталожный номер:4991835

Комплект:1

Примечание:

№ на схеме:7

Наименование:Exhaust outlet connection gasket

Каталожный номер:4995186

Комплект:1

Примечание:
