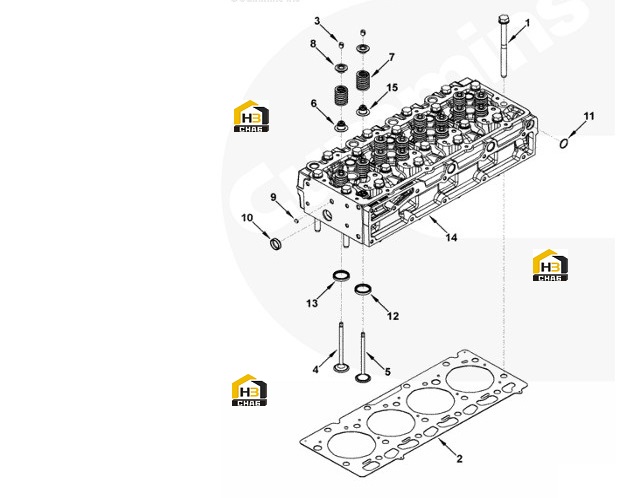

Головка блока цилиндров

← Вал распределительный Форсунка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Cylinder head

Каталожный номер:4942522

Комплект:1

Примечание:

№ на схеме:-

Наименование:Intake valve assembly

Каталожный номер:3802924

Комплект:8

Примечание:

№ на схеме:-

Наименование:Exhaust valve assembly

Каталожный номер:3802967

Комплект:8

Примечание:

№ на схеме:-

Наименование:Cylinder head

Каталожный номер:5258274

Комплект:1

Примечание:

№ на схеме:-

Наименование:Cylinder head

Каталожный номер:PP42083

Комплект:-

Примечание:Cylinder head

№ на схеме:1

Наименование:Hexagonal head bolt

Каталожный номер:4940194

Комплект:18

Примечание:

№ на схеме:2

Наименование:Cylinder head pad

Каталожный номер:4943051

Комплект:1

Примечание:CPDC

№ на схеме:3

Наименование:Valve lock plate

Каталожный номер:3940123

Комплект:2

Примечание:

№ на схеме:3

Наименование:Valve lock plate

Каталожный номер:3940123

Комплект:2

Примечание:

№ на схеме:4

Наименование:Exhaust valve

Каталожный номер:3940734

Комплект:1

Примечание:3802967

№ на схеме:5

Наименование:Intake valve

Каталожный номер:3940735

Комплект:1

Примечание:3940735

№ на схеме:6

Наименование:Valve spring seat

Каталожный номер:3955393

Комплект:16

Примечание:

№ на схеме:7

Наименование:Valve spring

Каталожный номер:4936080

Комплект:16

Примечание:

№ на схеме:8

Наименование:Spring limit plate

Каталожный номер:3943198

Комплект:16

Примечание:

№ на схеме:9

Наименование:Expansion plug

Каталожный номер:3007632

Комплект:1

Примечание:

№ на схеме:10

Наименование:Expansion plug

Каталожный номер:3914035

Комплект:7

Примечание:

№ на схеме:11

Наименование:Expansion plug

Каталожный номер:3920706

Комплект:8

Примечание:

№ на схеме:12

Наименование:Valve seat

Каталожный номер:3943449

Комплект:8

Примечание:

№ на схеме:13

Наименование:Valve seat

Каталожный номер:3943450

Комплект:8

Примечание:

№ на схеме:14

Наименование:Cylinder head

Каталожный номер:4942523

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve seal

Каталожный номер:4981078

Комплект:16

Примечание:
