Привод вентилятора

← Крепление генератора Фильтр топливный →

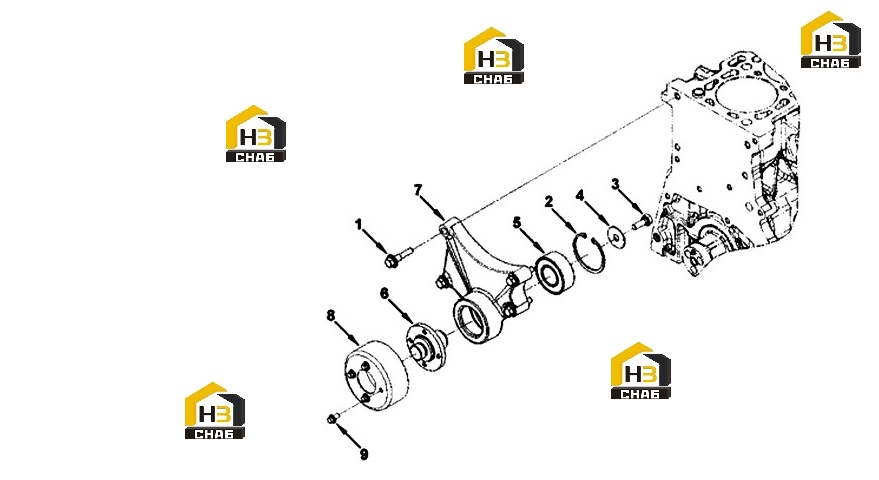

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Опора вентилятора

Каталожный номер:5270378

Комплект:1

Примечание:

№ на схеме:1

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3903464

Комплект:4

Примечание:М10 х 1,50 х 40

№ на схеме:2

Наименование:Пружинное кольцо

Каталожный номер:502077

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт с шестигранной головкой

Каталожный номер:3904383

Комплект:1

Примечание:М10 х 1,25 х 25

№ на схеме:4

Наименование:Держатель ступицы вентилятора

Каталожный номер:5270364

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник качения

Каталожный номер:5270367

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ступица вентилятора

Каталожный номер:5270362

Комплект:1

Примечание:

№ на схеме:7

Наименование:Опора вентилятора

Каталожный номер:5270366

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шкив вентилятора

Каталожный номер:5270363

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3900625

Комплект:4

Примечание:М6 х 1.00 х 10
