Корпус термостата

← Коллектор выпускной Трубопроводы нагнетателя →

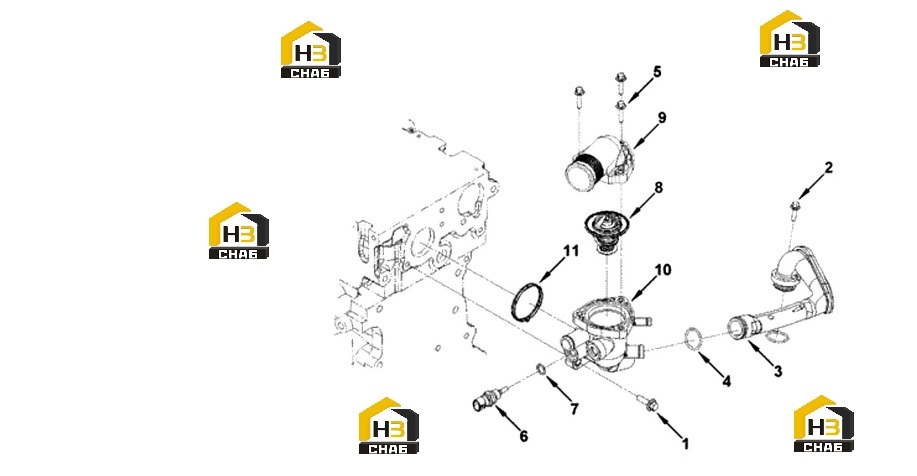

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Сборка, Термостат

Каталожный номер:5267237

Комплект:1

Примечание:

№ на схеме:-

Наименование:Водяная перепускная труба

Каталожный номер:5265278

Комплект:1

Примечание:

№ на схеме:1

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3900631

Комплект:2

Примечание:М8 X 1,25 X 25

№ на схеме:2

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3901865

Комплект:1

Примечание:М6 X 1,00 X 20

№ на схеме:3

Наименование:Перекачивающий водяной патрубок

Каталожный номер:5254518

Комплект:1

Примечание:

№ на схеме:4

Наименование:Уплотнительное кольцо

Каталожный номер:5265277

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3902023

Комплект:3

Примечание:М6 X 1,00 X 25

№ на схеме:6

Наименование:Датчик температуры

Каталожный номер:4954905

Комплект:1

Примечание:Охлаждающая жидкость, масло или топливо

№ на схеме:7

Наименование:Уплотнительное кольцо

Каталожный номер:4010519

Комплект:1

Примечание:

№ на схеме:8

Наименование:Термостат

Каталожный номер:5257076

Комплект:1

Примечание:

№ на схеме:9

Наименование:Выходной водяной патрубок

Каталожный номер:5263134

Комплект:1

Примечание:

№ на схеме:10

Наименование:Корпус термостата

Каталожный номер:5264757

Комплект:1

Примечание:

№ на схеме:11

Наименование:Печать, Кольцо с Бриллиантом

Каталожный номер:5266796

Комплект:1

Примечание:
