Топливопровод

← Насос топливный Маховик →

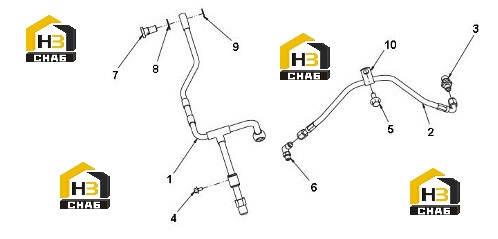

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE,FUEL DRAIN

Каталожный номер:C2874182

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE,FLEXIBLE

Каталожный номер:C4320326

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR,MALE

Каталожный номер:C2874358

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3900625

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3903990

Комплект:1

Примечание:

№ на схеме:6

Наименование:ELBOW,PLAIN UNION

Каталожный номер:C3945212

Комплект:1

Примечание:

№ на схеме:7

Наименование:VALVE’CHECK

Каталожный номер:C3957290

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER,SEALING

Каталожный номер:C3963988

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER,SEALING

Каталожный номер:C3963990

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLIP

Каталожный номер:C68152

Комплект:1

Примечание:
