Крышка передняя

← Корпус переднего редуктора Сапун →

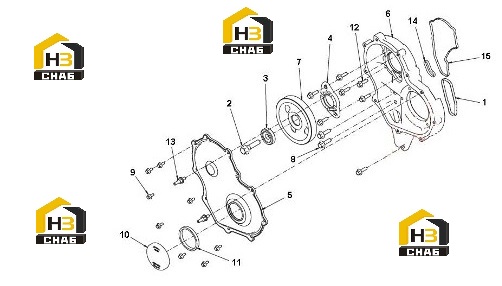

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL,GEAR HOUSING

Каталожный номер:C2864829

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C2874077

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER,PLAIN

Каталожный номер:C2874078

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING,THRUST

Каталожный номер:C2874083

Комплект:1

Примечание:

№ на схеме:5

Наименование:COVER’GEAR

Каталожный номер:C2874183

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOUSING’GEAR

Каталожный номер:C2874184

Комплект:1

Примечание:

№ на схеме:7

Наименование:GEAR’CAMSHAFT

Каталожный номер:C2874188

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3093939

Комплект:2

Примечание:

№ на схеме:9

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3900629

Комплект:8

Примечание:

№ на схеме:10

Наименование:COVER,ACCESS HOLE

Каталожный номер:C3903463

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL,RECTANGULAR RING

Каталожный номер:C3903475

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3925344

Комплект:7

Примечание:

№ на схеме:13

Наименование:SCREW’STUDDED FLANGE CAP

Каталожный номер:C4929065

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAL’GEAR HOUSING

Каталожный номер:C4975284

Комплект:1

Примечание:

№ на схеме:15

Наименование:SEAL’GEAR HOUSING

Каталожный номер:C4975285

Комплект:1

Примечание:
