Трубопровод

← Ящик для инструментов Прокладка клапанной камеры →

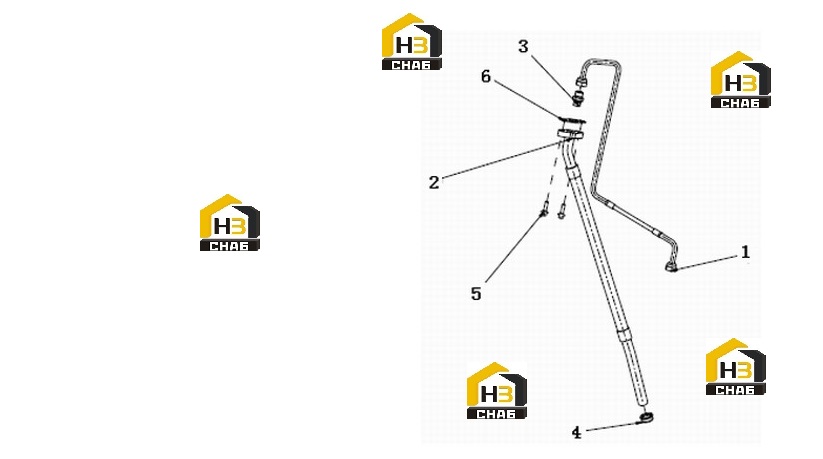

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE,FLEXIBLE

Каталожный номер:C2873983

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTION,TUR OIL DRAIN

Каталожный номер:C2873984

Комплект:1

Примечание:

№ на схеме:3

Наименование:UNION,MALE

Каталожный номер:C3090400

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL,GROMMET

Каталожный номер:C3678762

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3900631

Комплект:2

Примечание:

№ на схеме:6

Наименование:GASKET,FLANGE

Каталожный номер:C4960136

Комплект:1

Примечание:
