Двигатель

← Заглушки труб Корпус переднего редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

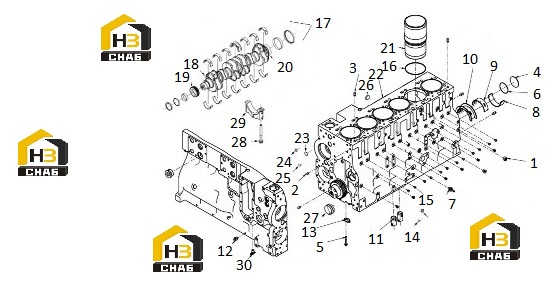

№ на схеме:1

Наименование:PLUG,PIPE

Каталожный номер:C3008468

Комплект:1

Примечание:

№ на схеме:2

Наименование:DOWEL,PIN

Каталожный номер:C3900257

Комплект:2

Примечание:

№ на схеме:3

Наименование:DOWEL,PIN

Каталожный номер:C3901846

Комплект:4

Примечание:

№ на схеме:4

Наименование:PLUG,EXPANSION

Каталожный номер:C3901969

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3909025

Комплект:6

Примечание:

№ на схеме:6

Наименование:SEAL,O RING

Каталожный номер:C3926048

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW,STUDDED FLANGE CAP

Каталожный номер:C3936352

Комплект:1

Примечание:

№ на схеме:8

Наименование:BEARING,MAIN

Каталожный номер:C3944153

Комплект:7

Примечание:

№ на схеме:9

Наименование:BEARING,MAIN

Каталожный номер:C3944158

Комплект:6

Примечание:

№ на схеме:10

Наименование:BEARING,CRANKSHAFT THRUS

Каталожный номер:C3944163

Комплект:1

Примечание:

№ на схеме:11

Наименование:TAPPET,VALVE

Каталожный номер:C3965966

Комплект:12

Примечание:

№ на схеме:12

Наименование:SCREW,STUDDED HEXAGON CA

Каталожный номер:C3966286

Комплект:1

Примечание:

№ на схеме:13

Наименование:NOZZLE,PISTON COOLING

Каталожный номер:C4987915

Комплект:6

Примечание:

№ на схеме:14

Наименование:PLUG,EXPANSION

Каталожный номер:C5261446

Комплект:1

Примечание:

№ на схеме:15

Наименование:GUIDE,TAPPET

Каталожный номер:C5266303

Комплект:12

Примечание:

№ на схеме:16

Наименование:SEAL,RECTANGULAR RING

Каталожный номер:C5267506

Комплект:6

Примечание:

№ на схеме:17

Наименование:CRANKSHAFT,ENGINE

Каталожный номер:C5302531

Комплект:1

Примечание:

№ на схеме:18

Наименование:DOWEL,PIN

Каталожный номер:C3904483

Комплект:1

Примечание:

№ на схеме:19

Наименование:GEAR,CRANKSHAFT

Каталожный номер:C3918776

Комплект:1

Примечание:

№ на схеме:20

Наименование:CRANKSHAFT,ENGINE

Каталожный номер:C5267496

Комплект:1

Примечание:

№ на схеме:21

Наименование:LINER,CYLINDER

Каталожный номер:C5318477

Комплект:6

Примечание:

№ на схеме:22

Наименование:BLOCK,CYLINDER

Каталожный номер:C5361308

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG,EXPANSION

Каталожный номер:C143066

Комплект:3

Примечание:

№ на схеме:24

Наименование:PLUG,EXPANSION

Каталожный номер:C3004258

Комплект:4

Примечание:

№ на схеме:25

Наименование:PLUG,EXPANSION

Каталожный номер:C3900956

Комплект:3

Примечание:

№ на схеме:26

Наименование:PLUG,EXPANSION

Каталожный номер:C3905401

Комплект:4

Примечание:

№ на схеме:27

Наименование:BUSHING

Каталожный номер:C3945329

Комплект:7

Примечание:

№ на схеме:28

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3970810

Комплект:14

Примечание:

№ на схеме:29

Наименование:CAP,MAIN BEARING

Каталожный номер:C5309323

Комплект:7

Примечание:

№ на схеме:30

Наименование:Vent valve

Каталожный номер:CS 923 E

Комплект:1

Примечание:
