Топливопровод

← Насос топливоподкачивающий Маховик в сборе →

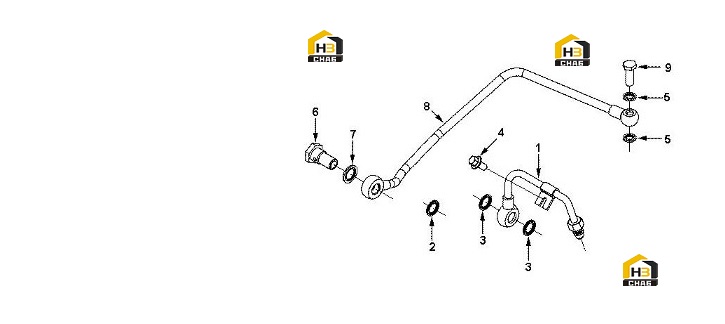

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE,FUEL DRAIN

Каталожный номер:C3415562

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER,SEALING

Каталожный номер:C3863988

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER,SEALING

Каталожный номер:C3863988

Комплект:2

Примечание:1

№ на схеме:4

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3900626

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER,SEALING

Каталожный номер:C3918188

Комплект:2

Примечание:

№ на схеме:6

Наименование:VALVE,CHECK

Каталожный номер:C3957290

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER,SEALING

Каталожный номер:C3963983

Комплект:1

Примечание:

№ на схеме:8

Наименование:TUBE,FUEL DRAIN

Каталожный номер:C3971125

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW,BANJO CONNECTOR

Каталожный номер:C4931051

Комплект:1

Примечание:
