Поддон масляный

← Возврат масла Запчасти головки блока (часть 1) →

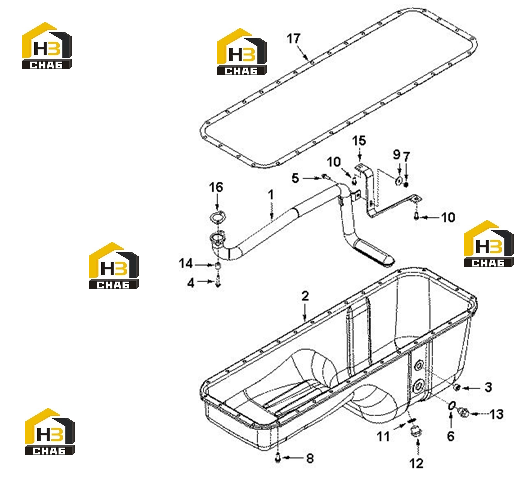

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PAN,OIL

Каталожный номер:OP 9338

Комплект:1

Примечание:

№ на схеме:1

Наименование:CONNECTION,OIL SUCTION

Каталожный номер:3964028

Комплект:1

Примечание:

№ на схеме:2

Наименование:PAN,OIL

Каталожный номер:3974294

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG,PIPE

Каталожный номер:C3013786

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW,HEX FLANGE HEAD

Каталожный номер:C3900628

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3901865

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEALING WASHER

Каталожный номер:C3902425

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT,HEXAGON FLANGE

Каталожный номер:C3906216

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3907860

Комплект:32

Примечание:

№ на схеме:9

Наименование:PLAIN WASHER

Каталожный номер:C3910960

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3913638

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER,SEALING

Каталожный номер:C3920773

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG，THREADED

Каталожный номер:C3924147

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLUG，THREADED

Каталожный номер:C3924148

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPACER,MOUNTING

Каталожный номер:C3926865

Комплект:2

Примечание:

№ на схеме:15

Наименование:BRACE,TUBE

Каталожный номер:C3927611

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET,OIL SUC CONNECT

Каталожный номер:C3939352

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET,OIL PAN

Каталожный номер:C3973509

Комплект:1

Примечание:
