Трубопровод охлаждения компрессора

← Сапун картера Пробка трубная →

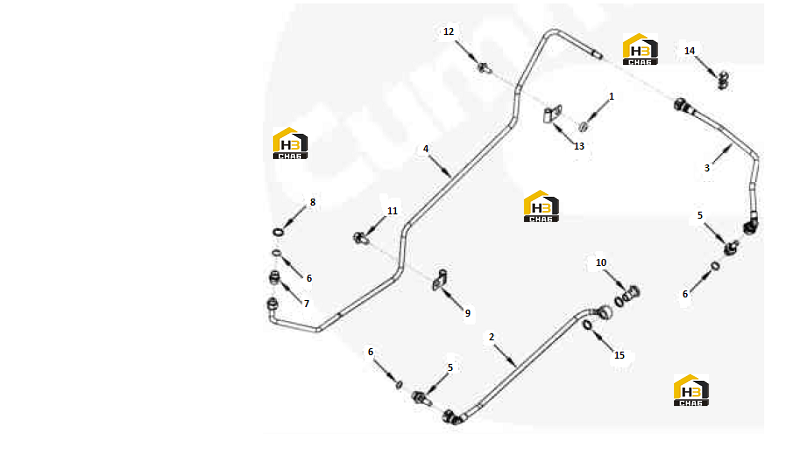

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Connector, Male

Каталожный номер:3287614

Комплект:1

Примечание:

№ на схеме:-

Наименование:Connector, Qck Disconnect

Каталожный номер:3287433

Комплект:2

Примечание:

№ на схеме:-

Наименование:Compressor Coolant Plumbin

Каталожный номер:CC9235-01

Комплект:-

Примечание:

№ на схеме:1

Наименование:Spacer, Mounting

Каталожный номер:68368 B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube, Water Inlet

Каталожный номер:3287418

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube, Cpr Water Outlet

Каталожный номер:3287416

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube, Cpr Water Outlet

Каталожный номер:3287414

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, Qck Disconnect

Каталожный номер:3287426

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring seal

Каталожный номер:3679139

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector, Male

Каталожный номер:3287613

Комплект:1

Примечание:

№ на схеме:8

Наименование:Stop ring

Каталожный номер:3400817

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clip

Каталожный номер:3629452

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw, Banjo Connector

Каталожный номер:3866026

Комплект:1

Примечание:M16X1.50X28

№ на схеме:11

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3903990

Комплект:1

Примечание:M10X1.50X20

№ на схеме:12

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3913372

Комплект:1

Примечание:M12X1.75X20

№ на схеме:13

Наименование:Clip

Каталожный номер:3957508

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clip

Каталожный номер:4899288

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer, sealing

Каталожный номер:3958964

Комплект:2

Примечание:
