Комплектующие воздухонагревателя

← Ремкомплект Корпус редуктора →

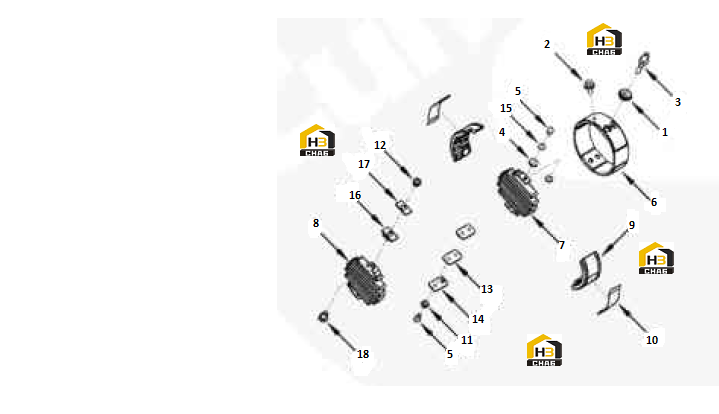

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Aid, Starting

Каталожный номер:4941309

Комплект:1

Примечание:

№ на схеме:-

Наименование:Air Heater Starting Aid

Каталожный номер:AH9160

Комплект:-

Примечание:Air Heater Starting Aid

№ на схеме:1

Наименование:Retainer, Cover

Каталожный номер:4896355

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3900625

Комплект:1

Примечание:M6X1.00X10

№ на схеме:3

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:4940117

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:4941308

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rivet

Каталожный номер:4934489

Комплект:3

Примечание:

№ на схеме:6

Наименование:Housing, Starting Aid

Каталожный номер:4938353

Комплект:1

Примечание:

№ на схеме:7

Наименование:Element, Heating

Каталожный номер:4938355

Комплект:1

Примечание:

№ на схеме:8

Наименование:Element, Heating

Каталожный номер:4938356

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retainer, Element

Каталожный номер:4938357

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring, Leaf

Каталожный номер:4938358

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer, Insulating

Каталожный номер:4938359

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer, Insulating

Каталожный номер:4938360

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:4938362

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer, Insulating

Каталожный номер:4938364

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:4938370

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retainer, Cap Screw

Каталожный номер:4940118

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer, Insulating

Каталожный номер:4940119

Комплект:1

Примечание:

№ на схеме:18

Наименование:Adapter, Elc Connector

Каталожный номер:4941307

Комплект:1

Примечание:
