Крышка передняя

← Крепление крышки редуктора Заглушка трубопровода →

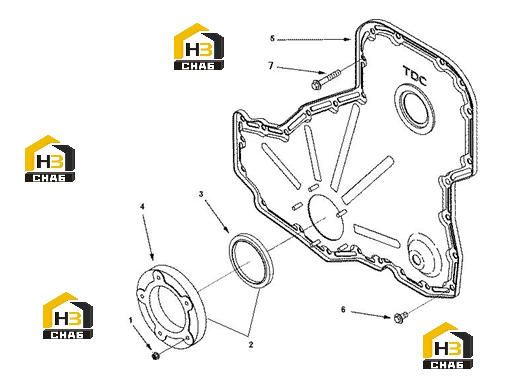

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT，LOCK

Каталожный номер:C3938077

Комплект:5

Примечание:

№ на схеме:2

Наименование:SEAL，OIL

Каталожный номер:C3942535

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL,OIL

Каталожный номер:3921927

Комплект:1

Примечание:

№ на схеме:4

Наименование:CARRIER，SEAL

Каталожный номер:C3941786

Комплект:1

Примечание:

№ на схеме:5

Наименование:COVER，GEAR

Каталожный номер:C3943813

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW,HEX FLANGE HEAD

Каталожный номер:Q1840816-0H1

Комплект:13

Примечание:

№ на схеме:7

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:Q1840850-0H1-J1

Комплект:11

Примечание:
