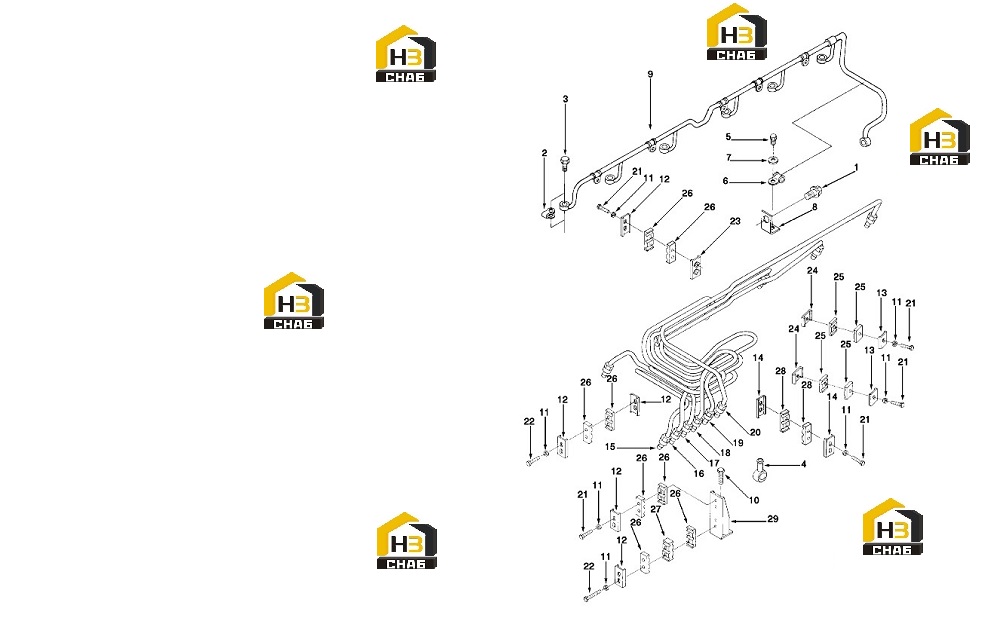

Трубопровод высокого давления
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:-
Каталожный номер:3917713
Комплект:2
Примечание:M5 x 0.80 x 35
№ на схеме:-
Каталожный номер:3917712
Комплект:9
Примечание:M5 x 0.80 x 22
№ на схеме:-
Каталожный номер:3910754
Комплект:1
Примечание:No. 6 cylinder
№ на схеме:-
Каталожный номер:3910753
Комплект:1
Примечание:No. 5 cylinder
№ на схеме:-
Каталожный номер:3910752
Комплект:1
Примечание:No. 4 cylinder
№ на схеме:-
Каталожный номер:3910751
Комплект:1
Примечание:No. 3 cylinder
№ на схеме:-
Каталожный номер:3910750
Комплект:1
Примечание:No. 2 cylinder
№ на схеме:-
Каталожный номер:3910749
Комплект:1
Примечание:No. 1 cylinder
№ на схеме:-
Каталожный номер:3918139
Комплект:1
Примечание:
№ на схеме:-
Каталожный номер:3901249
Комплект:1
Примечание:M12 x 1.75 x 25
№ на схеме:-
Каталожный номер:3282141
Комплект:6
Примечание:M6 x 1.00 x 16.3
№ на схеме:-
Каталожный номер:3924726
Комплект:1
Примечание:M8 x 1.25 x 17.5
№ на схеме:-
Каталожный номер:3910768
Комплект:1
Примечание:M4 X 0.70 X 8.
