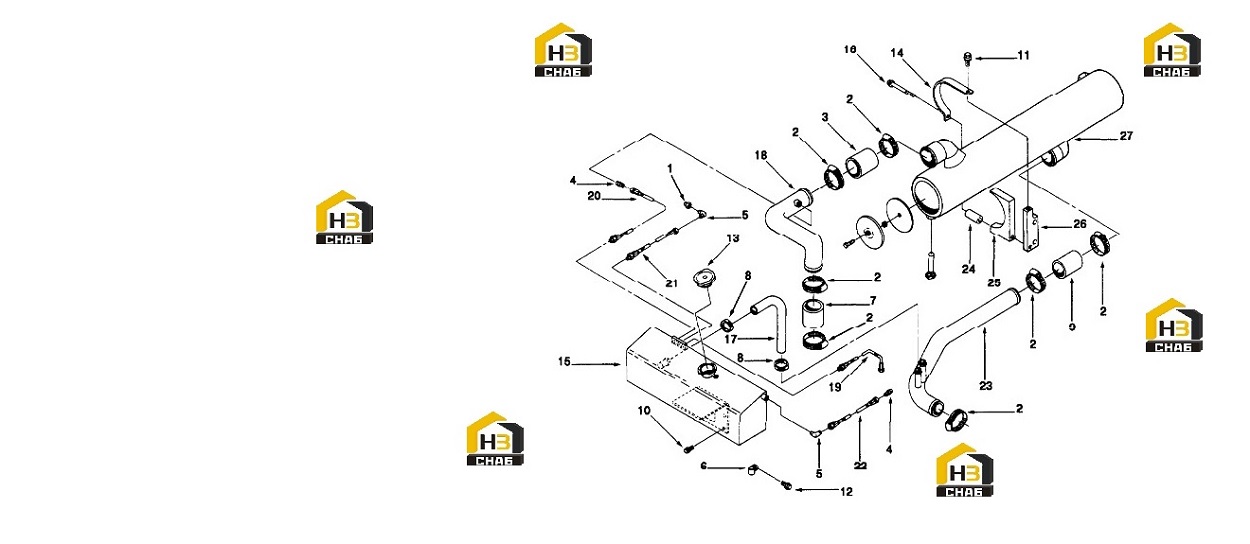

Теплообменник

← Маховик Кронштейн подъемный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Isolator, Vibration

Каталожный номер:3921693

Комплект:2

Примечание:

№ на схеме:1

Наименование:Bushing, Reducing Pipe

Каталожный номер:S 931 C

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, Hose

Каталожный номер:43828 C

Комплект:3

Примечание:1 9/16-2 1/2 inch

№ на схеме:3

Наименование:Clamp, Hose

Каталожный номер:43828 D

Комплект:4

Примечание:2 1/16-3 inch

№ на схеме:4

Наименование:Hose, Plain

Каталожный номер:67185

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, Male

Каталожный номер:68138

Комплект:2

Примечание:

№ на схеме:6

Наименование:Elbow, Male Adapter

Каталожный номер:68139

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clip

Каталожный номер:108722

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, Plain

Каталожный номер:110980

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, Hose

Каталожный номер:210753

Комплект:2

Примечание:9/16 -1 1/4 inch

№ на схеме:10

Наименование:Hose, Plain

Каталожный номер:63241 N

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3900630

Комплект:4

Примечание:M8x 1.25x20

№ на схеме:12

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3903990

Комплект:4

Примечание:M10x 1.50x20

№ на схеме:13

Наименование:Cap, Filler

Каталожный номер:3907022

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, Retaining

Каталожный номер:3912150

Комплект:2

Примечание:

№ на схеме:15

Наименование:Tank, Expansion

Каталожный номер:3912174

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3913034

Комплект:2

Примечание:M8x 1.25x100

№ на схеме:17

Наименование:Hose, Plain

Каталожный номер:3913750

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube, Water Transfer

Каталожный номер:3913753

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, Flexible

Каталожный номер:3918493

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, Flexible

Каталожный номер:3918494

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, Flexible

Каталожный номер:3918495

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, Flexible

Каталожный номер:3918496

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tube, Water Transfer

Каталожный номер:3918919

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spacer, Mounting

Каталожный номер:3918937

Комплект:1

Примечание:

№ на схеме:25

Наименование:Isolator, Vibration

Каталожный номер:3921694

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate, Clamping

Каталожный номер:3919667

Комплект:2

Примечание:

№ на схеме:27

Наименование:Exchanger, Heat

Каталожный номер:3919724

Комплект:1

Примечание:
