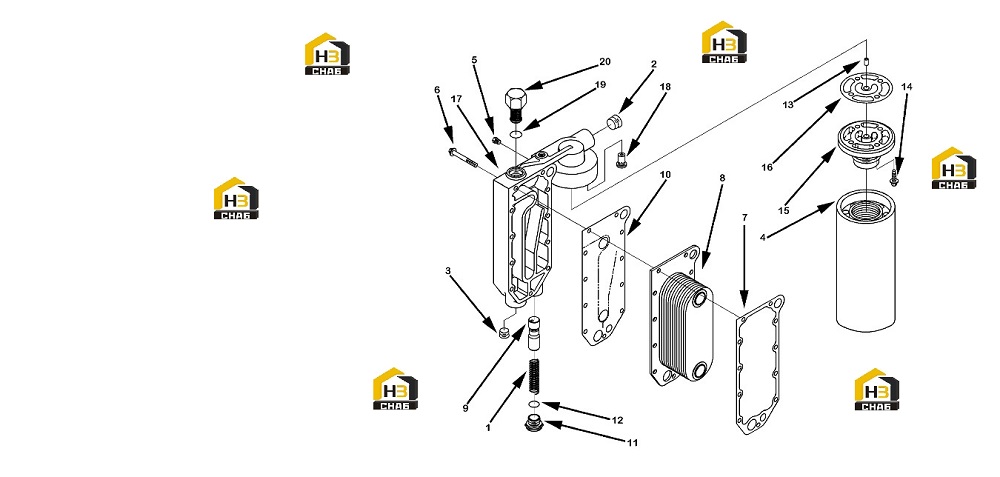

Радиатор масляный

← Кронштейн подъемный Щуп масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Valve, Bypass

Каталожный номер:3934410

Комплект:1

Примечание:

№ на схеме:-

Наименование:Head, Lub Oil Filter

Каталожный номер:3934159

Комплект:1

Примечание:

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3931084

Комплект:1

Примечание:

№ на схеме:-

Наименование:Engine Oil Cooler

Каталожный номер:LC9028

Комплект:1

Примечание:

№ на схеме:1

Наименование:Spring, Compression

Каталожный номер:68274

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, Pipe

Каталожный номер:3008469

Комплект:1

Примечание:3/4 NPT

№ на схеме:3

Наименование:Plug, Pipe

Каталожный номер:3027232

Комплект:1

Примечание:1/2 NPT

№ на схеме:4

Наименование:Element, Lub Oil Filter

Каталожный номер:3318853

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug, Pipe

Каталожный номер:3906619

Комплект:2

Примечание:1/8 NPT

№ на схеме:6

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3916073

Комплект:11

Примечание:M8 x 1.25 x 65

№ на схеме:7

Наименование:Gasket, Oil Cooler Core

Каталожный номер:3918174

Комплект:1

Примечание:

№ на схеме:8

Наименование:Core, Cooler

Каталожный номер:3918175

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plunger, Prs Regulator

Каталожный номер:3918532

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket, Lub Oil Clr Cover

Каталожный номер:3929011

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug, Threaded

Каталожный номер:3930910

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal, O Ring

Каталожный номер:3930911

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dowel, Ring

Каталожный номер:118227

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3907860

Комплект:4

Примечание:M8 x 1.25 x 25

№ на схеме:15

Наименование:Head, Lub Oil Filter

Каталожный номер:3918334

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket, Filter Head

Каталожный номер:3921605

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover, Lub Oil Cooler

Каталожный номер:3931077

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve, Pressure Relief

Каталожный номер:3933615

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal, O Ring

Каталожный номер:3201562

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve, Bypass

Каталожный номер:3934278

Комплект:1

Примечание:
