Патрубки охладителя

← Крышка головки блока Трубка вентиляционная →

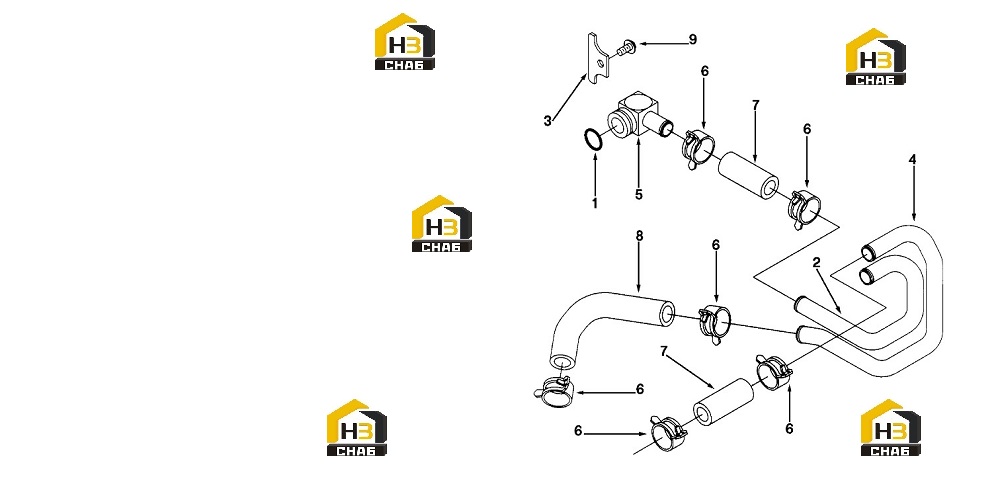

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Aftercooler Plumbing

Каталожный номер:WA9717

Комплект:1

Примечание:

№ на схеме:1

Наименование:Seal, O Ring

Каталожный номер:145530

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube, Water Inlet

Каталожный номер:3906436

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate, Clamping

Каталожный номер:3906439

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube, Water Outlet

Каталожный номер:3908402

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connection, Water Transfer

Каталожный номер:3917394

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, Hose

Каталожный номер:3918163

Комплект:8

Примечание:

№ на схеме:7

Наименование:Hose, Plain

Каталожный номер:3918611

Комплект:3

Примечание:

№ на схеме:8

Наименование:Hose, Molded

Каталожный номер:3925025

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3925883

Комплект:1

Примечание:M8 x 1.25 x 16
