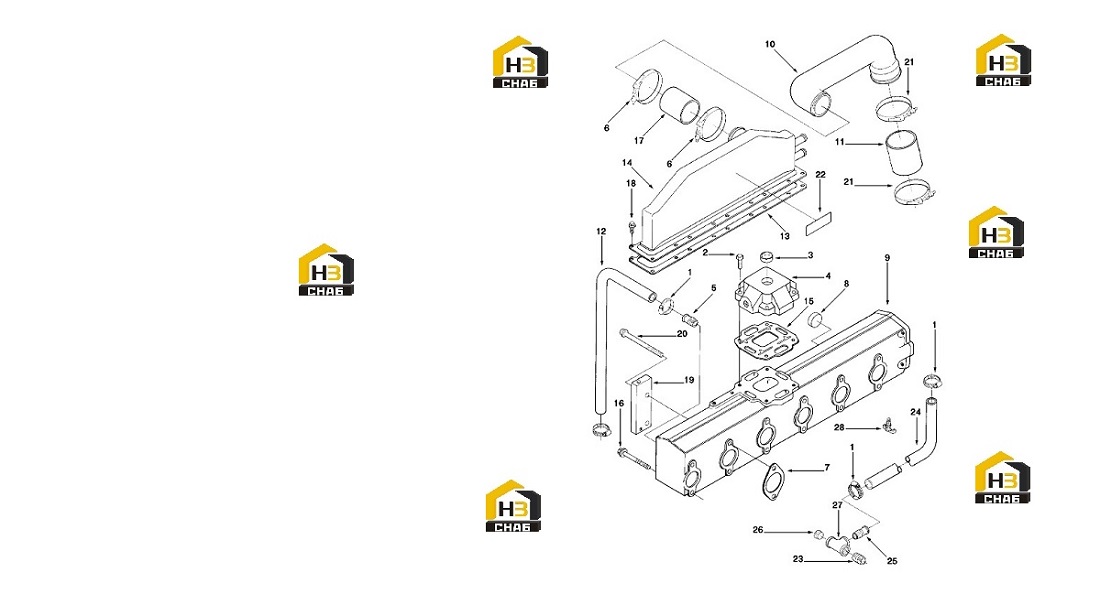

Охладитель промежуточный

← Стартер Патрубки турбокомпрессора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Manifold, Exhaust

Каталожный номер:3912106

Комплект:1

Примечание:

№ на схеме:-

Наименование:Connection Water Transfer

Каталожный номер:3918927

Комплект:1

Примечание:

№ на схеме:-

Наименование:Turbocharger Location

Каталожный номер:TB9091

Комплект:1

Примечание:

№ на схеме:1

Наименование:Clamp, Hose

Каталожный номер:210753

Комплект:4

Примечание:9/16 - 1 1/4 inch

№ на схеме:2

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3903112

Комплект:4

Примечание:M10 x 1.50 x 30

№ на схеме:3

Наименование:Plug, Expansion

Каталожный номер:3007636

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connection Water Transfer

Каталожный номер:3904971

Комплект:1

Примечание:

№ на схеме:5

Наименование:Coupling, Plain Hose

Каталожный номер:3907167

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, T Bolt

Каталожный номер:3911732

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gasket, Exhaust Manifold

Каталожный номер:3911942

Комплект:6

Примечание:

№ на схеме:8

Наименование:Plug, Expansion

Каталожный номер:3908092

Комплект:3

Примечание:

№ на схеме:9

Наименование:Manifold, Exhaust

Каталожный номер:3911670

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube, Air

Каталожный номер:3918500

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, Plain

Каталожный номер:3025152

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, Plain

Каталожный номер:3913751

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket, Int Manifold Cover

Каталожный номер:3914311

Комплект:1

Примечание:

№ на схеме:14

Наименование:Aftercooler

Каталожный номер:3914502

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket, Turbocharger

Каталожный номер:3916300

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3916518

Комплект:8

Примечание:M10 x 1.50 x 125

№ на схеме:17

Наименование:Hose, Plain

Каталожный номер:3916529

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3918109

Комплект:18

Примечание:M8 x 1.25 x 25

№ на схеме:19

Наименование:Plate, Clamping

Каталожный номер:3912151

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3918498

Комплект:4

Примечание:M10 x 1.50 x 145

№ на схеме:21

Наименование:Clamp, T Bolt

Каталожный номер:140332

Комплект:2

Примечание:

№ на схеме:22

Наименование:Decal

Каталожный номер:3910778

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nipple, Plain Pipe

Каталожный номер:S-920

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, Plain

Каталожный номер:3913724

Комплект:1

Примечание:

№ на схеме:25

Наименование:Coupling, Plain Hose

Каталожный номер:3283227

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:1

Примечание:1/2 NPT

№ на схеме:27

Наименование:Tee, Female Pipe

Каталожный номер:S-960

Комплект:1

Примечание:

№ на схеме:28

Наименование:Draincock

Каталожный номер:S-962-E

Комплект:1

Примечание:
