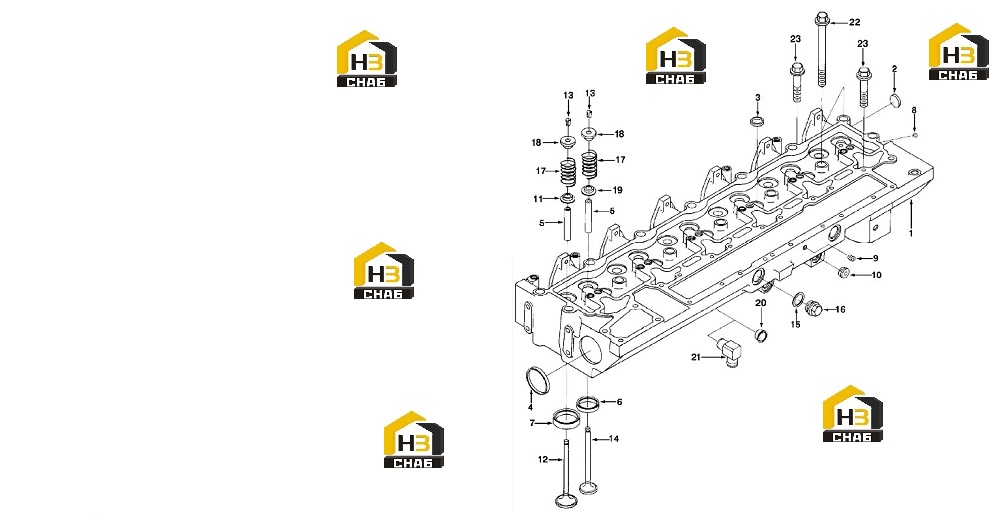

Головка блока цилиндров

← Форсунка топливная в сборе Прокладка блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Valve, Exhaust

Каталожный номер:3802085

Комплект:6

Примечание:

№ на схеме:-

Наименование:Kit, Intake Valve

Каталожный номер:3802463

Комплект:-

Примечание:

№ на схеме:-

Наименование:Head, Cylinder

Каталожный номер:3802465

Комплект:1

Примечание:

№ на схеме:-

Наименование:Cylinder Head

Каталожный номер:PP9830

Комплект:1

Примечание:

№ на схеме:1

Наименование:Head, Cylinder

Каталожный номер:3925642

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, Expansion

Каталожный номер:3920443

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug, Expansion

Каталожный номер:3032693

Комплект:5

Примечание:

№ на схеме:4

Наименование:Plug, Expansion

Каталожный номер:3922072

Комплект:2

Примечание:

№ на схеме:5

Наименование:Guide, Valve Stem

Каталожный номер:3925863

Комплект:12

Примечание:

№ на схеме:6

Наименование:Insert, Valve

Каталожный номер:3928174

Комплект:6

Примечание:Exhaust

№ на схеме:7

Наименование:Insert, Valve

Каталожный номер:3924582

Комплект:6

Примечание:

№ на схеме:8

Наименование:Plug, Pipe

Каталожный номер:3008464

Комплект:1

Примечание:1/16 NPT

№ на схеме:9

Наименование:Plug, Pipe

Каталожный номер:3008466

Комплект:1

Примечание:1/4 NPT

№ на схеме:10

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:1

Примечание:1/2 NPT

№ на схеме:11

Наименование:Seal, Valve Stem

Каталожный номер:3915707

Комплект:6

Примечание:Intake

№ на схеме:12

Наименование:Valve, Intake

Каталожный номер:3924492

Комплект:6

Примечание:

№ на схеме:13

Наименование:Collet, Valve

Каталожный номер:3901177

Комплект:12

Примечание:

№ на схеме:13

Наименование:Collet, Valve

Каталожный номер:3901177

Комплект:12

Примечание:

№ на схеме:14

Наименование:Valve, Exhaust

Каталожный номер:3921444

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer, Sealing

Каталожный номер:3902425

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plug, Threaded

Каталожный номер:3904386

Комплект:2

Примечание:M22 x 1.50 x 14

№ на схеме:17

Наименование:Spring, Valve

Каталожный номер:3906412

Комплект:6

Примечание:Exhaust

№ на схеме:17

Наименование:Spring, Valve

Каталожный номер:3906412

Комплект:6

Примечание:Intake

№ на схеме:18

Наименование:Retainer, Valve Spring

Каталожный номер:3912976

Комплект:12

Примечание:

№ на схеме:19

Наименование:Seal, Valve Stem

Каталожный номер:3919038

Комплект:6

Примечание:Exhaust

№ на схеме:20

Наименование:Plug, Expansion

Каталожный номер:3912900

Комплект:1

Примечание:

№ на схеме:21

Наименование:Coupling, Elbow Hose

Каталожный номер:3924138

Комплект:1

Примечание:Replaces 3912900 plug when air compressor is used.

№ на схеме:22

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3917728

Комплект:14

Примечание:M14 x 2.00 x 160

№ на схеме:23

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3917729

Комплект:12

Примечание:M14 x 2.00 x 80
