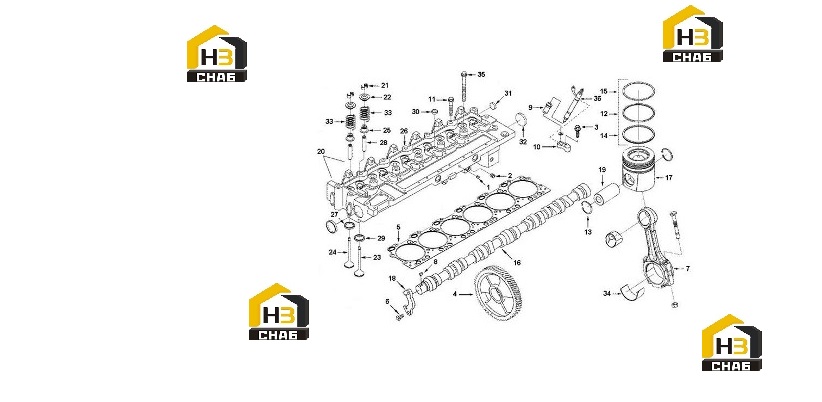

Детали двигателя

← Шкив вспомогательный Пробка чашеобразная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG,PIPE

Каталожный номер:C3008464

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG,PIPE

Каталожный номер:C3008468

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3069809

Комплект:6

Примечание:

№ на схеме:4

Наименование:GEAR,CAMSHAFT

Каталожный номер:C3415430

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET,CYLINDER HEAD

Каталожный номер:C3415501

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:C3900227

Комплект:2

Примечание:

№ на схеме:7

Наименование:ROD,ENGINE CONNECTING

Каталожный номер:C3901383

Комплект:6

Примечание:

№ на схеме:8

Наименование:KEY,PLAIN WOODRUFF

Каталожный номер:C3902332

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL,INJECTOR

Каталожный номер:C3909886

Комплект:6

Примечание:

№ на схеме:10

Наименование:CLAMP,INJECTOR

Каталожный номер:C3910279

Комплект:6

Примечание:

№ на схеме:11

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3917729

Комплект:12

Примечание:

№ на схеме:12

Наименование:RING,COMPRESSION PISTON

Каталожный номер:C3919918

Комплект:6

Примечание:

№ на схеме:13

Наименование:RING,RETAINING

Каталожный номер:C3920692

Комплект:12

Примечание:

№ на схеме:14

Наименование:RING,OIL PISTON

Каталожный номер:C3921919

Комплект:6

Примечание:

№ на схеме:15

Наименование:RING,COMPRESSION PISTON

Каталожный номер:C3922686

Комплект:6

Примечание:

№ на схеме:16

Наименование:CAMSHAFT

Каталожный номер:C3923478

Комплект:1

Примечание:

№ на схеме:17

Наименование:PISTON,ENGINE

Каталожный номер:C3923537

Комплект:6

Примечание:

№ на схеме:18

Наименование:SUPPORT,CAMSHAFT THRUST

Каталожный номер:C3927155

Комплект:1

Примечание:

№ на схеме:19

Наименование:PIN,PISTON

Каталожный номер:C3934046

Комплект:6

Примечание:

№ на схеме:20

Наименование:HEAD,CYLINDER

Каталожный номер:C3939346

Комплект:1

Примечание:

№ на схеме:21

Наименование:COLLET,VALVE

Каталожный номер:3901177

Комплект:24

Примечание:

№ на схеме:22

Наименование:RETAINER,VALVE SPRING

Каталожный номер:C3972757

Комплект:12

Примечание:

№ на схеме:23

Наименование:VALVE,EXHAUST

Каталожный номер:C3921444

Комплект:6

Примечание:

№ на схеме:24

Наименование:VALVE,INTAKE

Каталожный номер:C3924492

Комплект:6

Примечание:

№ на схеме:25

Наименование:SEAL,VALVE STEM

Каталожный номер:C3927642

Комплект:12

Примечание:

№ на схеме:26

Наименование:HEAD,CYLINDER

Каталожный номер:C3973493

Комплект:1

Примечание:

№ на схеме:27

Наименование:INSERT,VALVE

Каталожный номер:3908830

Комплект:6

Примечание:

№ на схеме:28

Наименование:GUIDE,VALVE STEM

Каталожный номер:3925863

Комплект:12

Примечание:

№ на схеме:29

Наименование:INSERT,VALVE

Каталожный номер:3970278

Комплект:6

Примечание:

№ на схеме:30

Наименование:PLUG,EXPANSION

Каталожный номер:C3914035

Комплект:5

Примечание:

№ на схеме:31

Наименование:PLUG,EXPANSION

Каталожный номер:C3920443

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLUG,EXPANSION

Каталожный номер:C3922072

Комплект:2

Примечание:

№ на схеме:33

Наименование:SPRING,VALVE

Каталожный номер:C3991085

Комплект:12

Примечание:

№ на схеме:34

Наименование:BEARING,CONNECTING ROD

Каталожный номер:C3950661

Комплект:12

Примечание:

№ на схеме:35

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3960043

Комплект:14

Примечание:

№ на схеме:36

Наименование:INJECTOR

Каталожный номер:C4948364

Комплект:6

Примечание:
