Топливопровод

← Кронштейн топливного насоса Болт маховика →

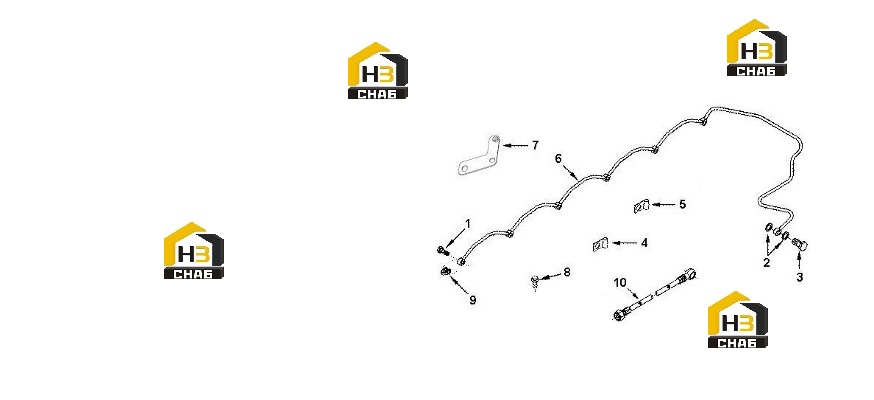

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW,BANJO CONNECTOR

Каталожный номер:C3905307

Комплект:6

Примечание:

№ на схеме:2

Наименование:WASHER,SEALING

Каталожный номер:C3918188

Комплект:2

Примечание:

№ на схеме:3

Наименование:VALVE,CHECK

Каталожный номер:C3924726

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLAMP,HOSE

Каталожный номер:C3960898

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLIP

Каталожный номер:C4928975

Комплект:1

Примечание:

№ на схеме:6

Наименование:MANIFOLD,FUEL

Каталожный номер:C4931027

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRACE,TUBE

Каталожный номер:C4931179

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:C4991513

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL,BANJO CONNECTOR

Каталожный номер:C5289747

Комплект:6

Примечание:

№ на схеме:10

Наименование:TUBE,FUEL DRAIN

Каталожный номер:C5301453

Комплект:1

Примечание:
