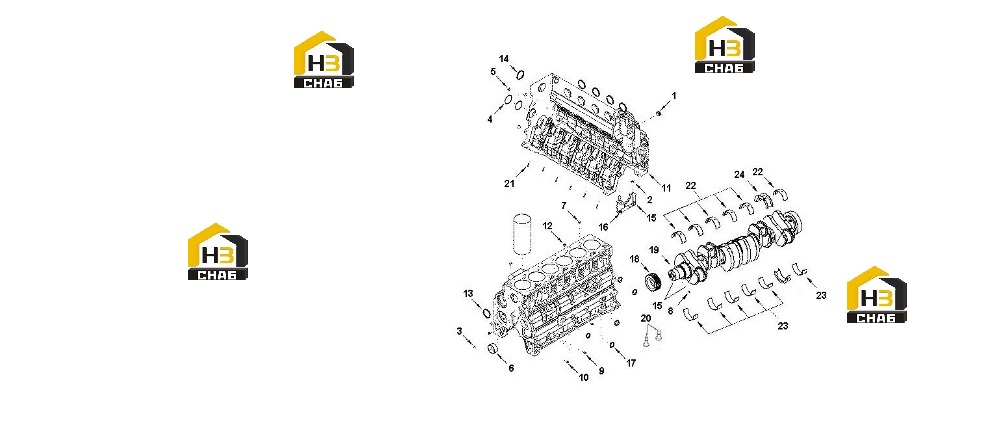

Блок цилиндров

← Табличка с данными Крышка передняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG,PIPE

Каталожный номер:C3008468

Комплект:1

Примечание:

№ на схеме:2

Наименование:DOWEL,RING

Каталожный номер:C3900068

Комплект:2

Примечание:

№ на схеме:3

Наименование:DOWEL,PIN

Каталожный номер:C3900257

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLUG,EXPANSION

Каталожный номер:C3900687

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUG,EXPANSION

Каталожный номер:C3900956

Комплект:3

Примечание:

№ на схеме:6

Наименование:BUSHING

Каталожный номер:C3901306

Комплект:1

Примечание:

№ на схеме:7

Наименование:DOWEL,RING

Каталожный номер:C3902343

Комплект:2

Примечание:

№ на схеме:8

Наименование:DOWEL,PIN

Каталожный номер:C3904483

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLUG,PIPE

Каталожный номер:C3906619

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG,PIPE

Каталожный номер:C3906619

Комплект:1

Примечание:93470

№ на схеме:11

Наименование:BLOCK,CYLINDER

Каталожный номер:C3928797

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG,EXPANSION

Каталожный номер:C3900956

Комплект:3

Примечание:

№ на схеме:13

Наименование:PLUG,EXPANSION

Каталожный номер:C3900965

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLUG,EXPANSION

Каталожный номер:C3900965

Комплект:4

Примечание:90050

№ на схеме:15

Наименование:CAP,MAIN BEARING

Каталожный номер:C3903492

Комплект:7

Примечание:

№ на схеме:16

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:C3904217

Комплект:14

Примечание:

№ на схеме:17

Наименование:PLUG,EXPANSION

Каталожный номер:C3914035

Комплект:5

Примечание:

№ на схеме:18

Наименование:GEAR,CRANKSHAFT

Каталожный номер:C3929027

Комплект:1

Примечание:

№ на схеме:19

Наименование:CRANKSHAFT,ENGINE

Каталожный номер:C3929037

Комплект:1

Примечание:

№ на схеме:20

Наименование:TAPPET,VALVE

Каталожный номер:C3931623

Комплект:12

Примечание:

№ на схеме:21

Наименование:NOZZLE,PISTON COOLING

Каталожный номер:C3937214

Комплект:6

Примечание:

№ на схеме:22

Наименование:BEARING,MAIN

Каталожный номер:C3978818

Комплект:6

Примечание:

№ на схеме:23

Наименование:BEARING,MAIN

Каталожный номер:C3978820

Комплект:7

Примечание:

№ на схеме:24

Наименование:BEARING,THRUST

Каталожный номер:C3978822

Комплект:1

Примечание:
