Комплектующие двигателя

← Головка блока цилиндров Прокладка головки блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

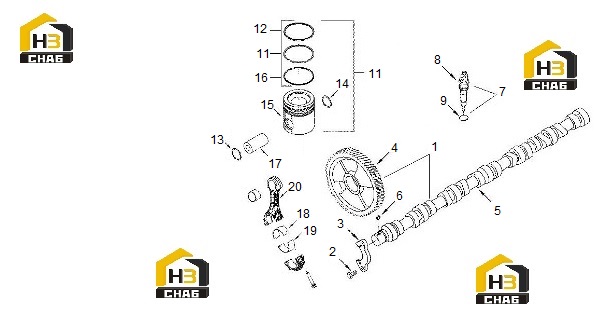

№ на схеме:1

Наименование:CAMSHAFT

Каталожный номер:C3971964ZZ

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW, HEXAGON HEAD CAP

Каталожный номер:C3900227

Комплект:2

Примечание:

№ на схеме:3

Наименование:SUPPORT, CAMSHAFT THRUST

Каталожный номер:C3927155

Комплект:1

Примечание:

№ на схеме:4

Наименование:GEAR, CAMSHAFT

Каталожный номер:C3929028

Комплект:1

Примечание:

№ на схеме:5

Наименование:CAMSHAFT

Каталожный номер:C3970366

Комплект:1

Примечание:

№ на схеме:6

Наименование:KEY, PLAIN WOODRUFF

Каталожный номер:C4928969

Комплект:1

Примечание:

№ на схеме:7

Наименование:INJECTOR

Каталожный номер:C3971965ZZ

Комплект:1

Примечание:

№ на схеме:8

Наименование:INJECTOR

Каталожный номер:C3355015

Комплект:6

Примечание:

№ на схеме:9

Наименование:SEAL, RECTANGULAR RING

Каталожный номер:C3909356

Комплект:6

Примечание:

№ на схеме:10

Наименование:PISTON, ENGINE

Каталожный номер:C3971966ZZ

Комплект:1

Примечание:

№ на схеме:11

Наименование:RING, COMPRESSION PISTON

Каталожный номер:C3904531

Комплект:6

Примечание:

№ на схеме:12

Наименование:RING, COMPRESSION PISTON

Каталожный номер:C3918315

Комплект:6

Примечание:

№ на схеме:13

Наименование:RING, RETAINING

Каталожный номер:C3920691

Комплект:6

Примечание:

№ на схеме:14

Наименование:RING, RETAINING

Каталожный номер:C3920691

Комплект:6

Примечание:90305

№ на схеме:15

Наименование:PISTON, ENGINE

Каталожный номер:C3926631

Комплект:6

Примечание:

№ на схеме:16

Наименование:RING, OIL PISTON

Каталожный номер:C3932520

Комплект:6

Примечание:

№ на схеме:17

Наименование:PIN, PISTON

Каталожный номер:C3934047

Комплект:6

Примечание:

№ на схеме:18

Наименование:BEARING, CONNECTING ROD

Каталожный номер:C3969562

Комплект:6

Примечание:

№ на схеме:19

Наименование:BEARING, CONNECTING ROD

Каталожный номер:C4893693

Комплект:6

Примечание:

№ на схеме:20

Наименование:ROD, ENGINE CONNECTING

Каталожный номер:C4943979

Комплект:6

Примечание:
