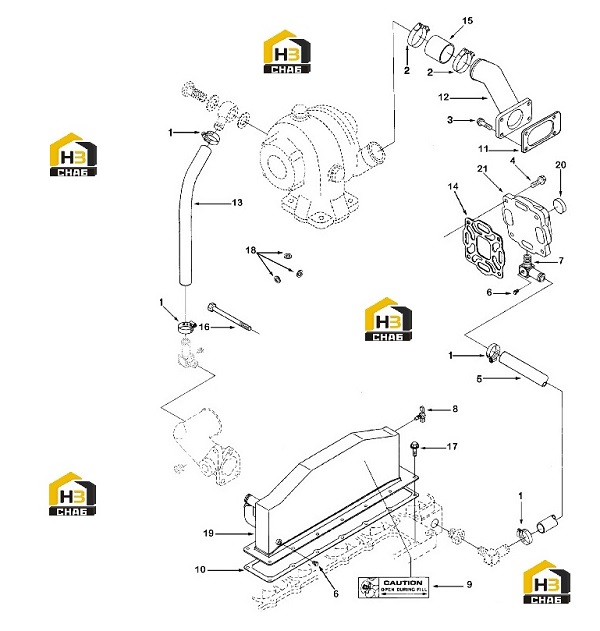

Расположение турбокомпрессора

← Стартер Прокладка выпускного коллектора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Connection, Water Transfer

Каталожный номер:3920946

Комплект:1

Примечание:

№ на схеме:-

Наименование:Coupling, Hose

Каталожный номер:3908225

Комплект:1

Примечание:

№ на схеме:-

Наименование:Turbocharger Location

Каталожный номер:TB9104

Комплект:1

Примечание:

№ на схеме:1

Наименование:Clamp, Hose

Каталожный номер:210753

Комплект:4

Примечание:9/16 - 1 1/4 inch

№ на схеме:2

Наименование:Clamp, T Bolt

Каталожный номер:3016666

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3918109

Комплект:4

Примечание:M8 x 1.25 x 25

№ на схеме:4

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3902460

Комплект:4

Примечание:M10 x 1.50 x 25

№ на схеме:5

Наименование:Hose, Plain

Каталожный номер:3905034

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug, Pipe

Каталожный номер:3906619

Комплект:1

Примечание:1/8 NPT

№ на схеме:7

Наименование:Coupling, Elbow Hose

Каталожный номер:3908221

Комплект:1

Примечание:

№ на схеме:8

Наименование:Draincock

Каталожный номер:3909394

Комплект:1

Примечание:1/8 NPTF

№ на схеме:9

Наименование:Decal

Каталожный номер:3910778

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket, Int Manifold Cover

Каталожный номер:3931347

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket, Connection

Каталожный номер:3914856

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connection, Air Crossover

Каталожный номер:3933335

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, Plain

Каталожный номер:3916120

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket, Turbocharger

Каталожный номер:3921926

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, Plain

Каталожный номер:3916438

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3918108

Комплект:12

Примечание:M8 x 1.25 x 16

№ на схеме:18

Наименование:Washer, Sealing

Каталожный номер:3918189

Комплект:4

Примечание:

№ на схеме:19

Наименование:Aftercooler

Каталожный номер:3919806

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug, Expansion

Каталожный номер:3007636

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connection, Water Transfer

Каталожный номер:3920945

Комплект:1

Примечание:
