Коромысло

← Крышка переднего редуктора Клапан и толкатель →

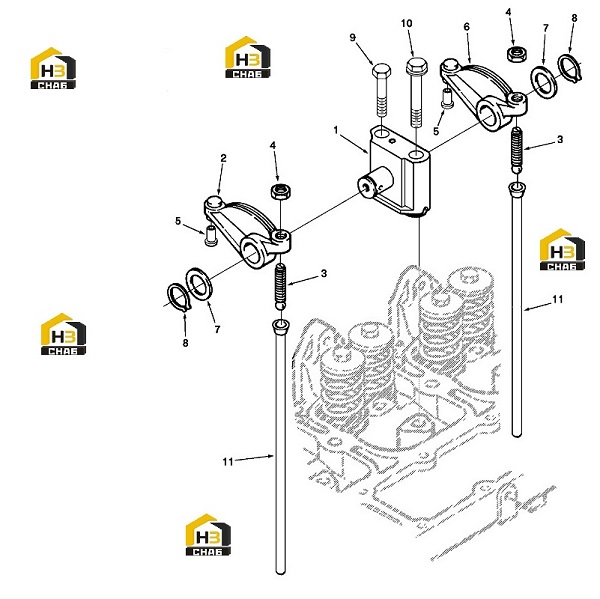

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Support, Rocker Lever

Каталожный номер:3922488

Комплект:6

Примечание:

№ на схеме:-

Наименование:Rocker Levers

Каталожный номер:BP9710

Комплект:1

Примечание:

№ на схеме:1

Наименование:Shaft, Rocker Lever

Каталожный номер:3922487

Комплект:1

Примечание:

№ на схеме:1

Наименование:Support, Rocker Lever

Каталожный номер:3911423

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lever, Rocker

Каталожный номер:3910809

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lever, Rocker

Каталожный номер:3910811

Комплект:6

Примечание:

№ на схеме:3

Наименование:Screw, Rkr Lever Adjusting

Каталожный номер:3934086

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut, Heavy Hexagon

Каталожный номер:3927692

Комплект:1

Примечание:3/8 - 24 UNF

№ на схеме:5

Наименование:Insert, Rocker Lever

Каталожный номер:3900705

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lever, Rocker

Каталожный номер:3910808

Комплект:1

Примечание:Exhaust

№ на схеме:6

Наименование:Lever, Rocker

Каталожный номер:3910810

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer, Plain

Каталожный номер:3900245

Комплект:12

Примечание:M19

№ на схеме:8

Наименование:Ring, Retaining

Каталожный номер:3900242

Комплект:12

Примечание:

№ на схеме:9

Наименование:Screw, Hexagon Head Cap

Каталожный номер:3901221

Комплект:6

Примечание:M8 x 1.25 x 75

№ на схеме:10

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3920781

Комплект:6

Примечание:

№ на схеме:11

Наименование:Rod, Push

Каталожный номер:3284377

Комплект:12

Примечание:
