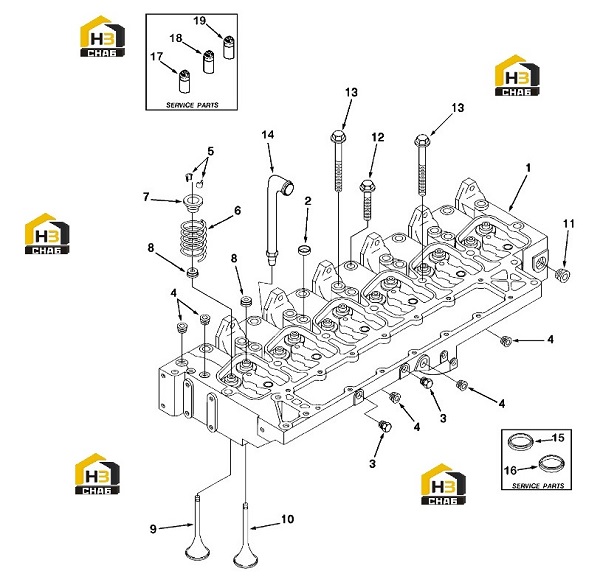

Головка блока цилиндров

← Турбокомпрессор в разборе Прокладка гбц →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Valve, Exhaust

Каталожный номер:3802356

Комплект:6

Примечание:

№ на схеме:-

Наименование:Valve, Intake

Каталожный номер:3802355

Комплект:6

Примечание:

№ на схеме:-

Наименование:Head, Cylinder

Каталожный номер:3934773

Комплект:1

Примечание:

№ на схеме:-

Наименование:Cylinder Head

Каталожный номер:PP9994

Комплект:1

Примечание:

№ на схеме:1

Наименование:Head, Cylinder

Каталожный номер:3934743

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, Expansion

Каталожный номер:3812092

Комплект:4

Примечание:

№ на схеме:3

Наименование:Plug, Pipe

Каталожный номер:3906619

Комплект:2

Примечание:1/8 NPT

№ на схеме:4

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:5

Примечание:1/2 NPT

№ на схеме:5

Наименование:Collet, Valve

Каталожный номер:3900250

Комплект:12

Примечание:

№ на схеме:6

Наименование:Spring, Valve

Каталожный номер:3926700

Комплект:12

Примечание:

№ на схеме:7

Наименование:Retainer, Valve Spring

Каталожный номер:3935038

Комплект:12

Примечание:

№ на схеме:8

Наименование:Seal, Valve Stem

Каталожный номер:3921640

Комплект:12

Примечание:

№ на схеме:9

Наименование:Valve, Intake

Каталожный номер:3920867

Комплект:6

Примечание:

№ на схеме:10

Наименование:Valve, Exhaust

Каталожный номер:3920868

Комплект:6

Примечание:

№ на схеме:11

Наименование:Plug, Pipe

Каталожный номер:3008469

Комплект:1

Примечание:3/4 NPT

№ на схеме:12

Наименование:Screw, Hex Flange Head

Каталожный номер:3920779

Комплект:6

Примечание:

№ на схеме:13

Наименование:Screw, Hex Flange Head

Каталожный номер:3920780

Комплект:14

Примечание:

№ на схеме:14

Наименование:Tube, Aftercooler

Каталожный номер:3905639

Комплект:1

Примечание:

№ на схеме:15

Наименование:Insert, Valve

Каталожный номер:3904105

Комплект:-

Примечание:Exhaust

№ на схеме:16

Наименование:Insert, Valve

Каталожный номер:3906854

Комплект:-

Примечание:Intake

№ на схеме:17

Наименование:Guide, Valve Stem

Каталожный номер:3904408

Комплект:-

Примечание:Thick wall 60.50mm long intake.

№ на схеме:18

Наименование:Guide, Valve Stem

Каталожный номер:3904409

Комплект:-

Примечание:Thick wall 51.75mm long exhaust

№ на схеме:19

Наименование:Guide, Valve Stem

Каталожный номер:3906206

Комплект:-

Примечание:Thin wall can be used on both intake and exhaust.
