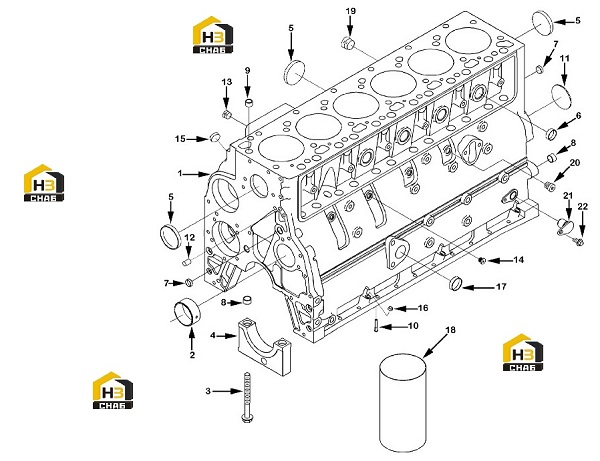

Блок цилиндров

← Клапан и толкатель Вал коленчатый и вкладыши →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3900629

Комплект:1

Примечание:M14 x 1.5

№ на схеме:-

Наименование:Engine Block

Каталожный номер:BP97158

Комплект:1

Примечание:

№ на схеме:1

Наименование:Block, Cylinder

Каталожный номер:3935932

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:3903242

Комплект:-

Примечание:M8 x 1.25 x 16

№ на схеме:2

Наименование:Bushing

Каталожный номер:3904369

Комплект:-

Примечание:

№ на схеме:2

Наименование:Block, Cylinder

Каталожный номер:3935931

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:3940059

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cap, Main Bearing

Каталожный номер:3900967

Комплект:7

Примечание:

№ на схеме:4

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3927948

Комплект:-

Примечание:

№ на схеме:5

Наименование:Cap, Main Bearing

Каталожный номер:3900967

Комплект:7

Примечание:

№ на схеме:6

Наименование:Plug, Expansion

Каталожный номер:3922072

Комплект:5

Примечание:

№ на схеме:7

Наименование:Plug, Expansion

Каталожный номер:3914035

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plug, Expansion

Каталожный номер:3900956

Комплект:3

Примечание:

№ на схеме:8

Наименование:Dowel, Ring

Каталожный номер:3900068

Комплект:14

Примечание:

№ на схеме:8

Наименование:Plug, Expansion

Каталожный номер:3920706

Комплект:1

Примечание:1/2 NPT

№ на схеме:9

Наименование:Kit, Cyl Block Hardware

Каталожный номер:3933220

Комплект:-

Примечание:

№ на схеме:10

Наименование:Dowel, Ring

Каталожный номер:3902343

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nozzle, Piston Cooling

Каталожный номер:3937214

Комплект:6

Примечание:

№ на схеме:12

Наименование:Plug, Expansion

Каталожный номер:3900687

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dowel, Pin

Каталожный номер:3900257

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:1

Примечание:1/2 NPT

№ на схеме:15

Наименование:Plug, Threaded

Каталожный номер:3678923

Комплект:3

Примечание:

№ на схеме:16

Наименование:Dowel, Ring

Каталожный номер:3900068

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug, Expansion

Каталожный номер:3900955

Комплект:3

Примечание:

№ на схеме:18

Наименование:Sleeve, Salvage

Каталожный номер:3904166

Комплект:-

Примечание:

№ на схеме:19

Наименование:Plug, Expansion

Каталожный номер:3900958

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug, Pipe

Каталожный номер:3008469

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug, Threaded

Каталожный номер:3678921

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug, O Ring

Каталожный номер:3932296

Комплект:1

Примечание:3/4 NPT
