Топливопровод

← Насос для перекачки топлива Соленоид топливного насоса →

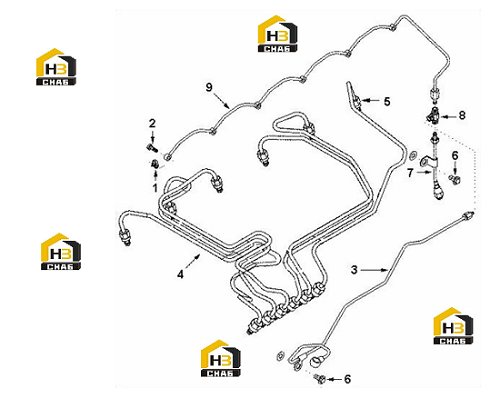

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PLUMBING,FUEL

Каталожный номер:FT 9317ZZ

Комплект:1

Примечание:

№ на схеме:1

Наименование:SEAL,BANJO CONNECTOR

Каталожный номер:C3903380

Комплект:6

Примечание:

№ на схеме:2

Наименование:SCREW,BANJO CONNECTOR

Каталожный номер:C3905307

Комплект:6

Примечание:

№ на схеме:3

Наименование:TUBE,FUEL DRAIN

Каталожный номер:C3913856

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE,INJECTOR FUEL SUPPL

Каталожный номер:C3960419

Комплект:1

Примечание:

№ на схеме:5

Наименование:TUBE,INJECTOR FUEL SUPPL

Каталожный номер:C3960420

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C4928946

Комплект:2

Примечание:

№ на схеме:7

Наименование:TUBE,FUEL DRAIN

Каталожный номер:C4932532

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTOR,T

Каталожный номер:C4932608

Комплект:1

Примечание:

№ на схеме:9

Наименование:MANIFOLD,FUEL

Каталожный номер:C4932976

Комплект:1

Примечание:
