Компрессор воздушный

← Болт крышки толкателя Крышка воздушного компрессора →

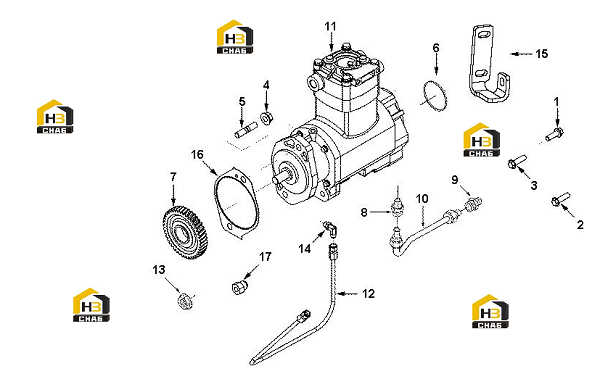

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:COMPRESSOR,AIR

Каталожный номер:CP 9600ZZ

Комплект:1

Примечание:

№ на схеме:1

Наименование:SCREW，HEX FLANGE HEAD

Каталожный номер:C3089016

Комплект:2

Примечание:

№ на схеме:2

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3902114

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3902114

Комплект:1

Примечание:

№ на схеме:4

Наименование:NUT,HEXAGON FLANGE

Каталожный номер:C3903210

Комплект:2

Примечание:

№ на схеме:5

Наименование:STUD

Каталожный номер:C3905371

Комплект:2

Примечание:

№ на схеме:6

Наименование:SEAL,O RING

Каталожный номер:C3913845

Комплект:1

Примечание:

№ на схеме:7

Наименование:GEAR,ACCESSORY DRIVE

Каталожный номер:C3960345

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTOR,MALE

Каталожный номер:C3960376

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTOR,MALE

Каталожный номер:C3960376

Комплект:1

Примечание:

№ на схеме:10

Наименование:TUBE,LUB OIL DRAIN

Каталожный номер:C3960393

Комплект:1

Примечание:

№ на схеме:11

Наименование:COMPRESSOR,AIR

Каталожный номер:C3974548

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE,FLEXIBLE

Каталожный номер:C3976797

Комплект:1

Примечание:

№ на схеме:13

Наименование:NUT,HEXAGON FLANGE

Каталожный номер:C4928947

Комплект:1

Примечание:

№ на схеме:14

Наименование:ELBOW,MALE ADAPTER

Каталожный номер:C4928981

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACE,AIR COMPRESSOR

Каталожный номер:C4932603

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET,AIR COMPRESSOR

Каталожный номер:C4946493

Комплект:1

Примечание:

№ на схеме:17

Наименование:CONNECTOR,MALE

Каталожный номер:C4981372

Комплект:1

Примечание:
