Прокладка компрессора

← Воздухоочиститель Генератор →

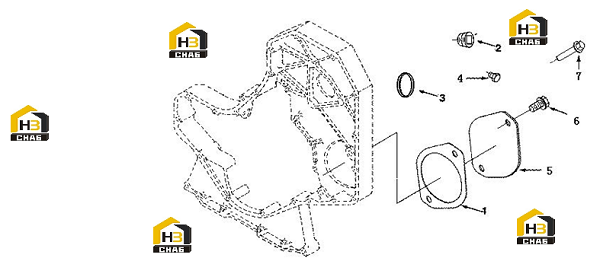

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET,AIR COMPRESSOR

Каталожный номер:A3960049

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG, PIPE

Каталожный номер:C3008468

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG,EXPANSION

Каталожный номер:C3900965

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG, PIPE

Каталожный номер:C3906619

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plate,Cover

Каталожный номер:C3914868

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:Q1840820

Комплект:2

Примечание:

№ на схеме:7

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:Q1841225

Комплект:2

Примечание:
