Патрубки турбонагнетателя

← Шильдик (часть 1) Коромысло →

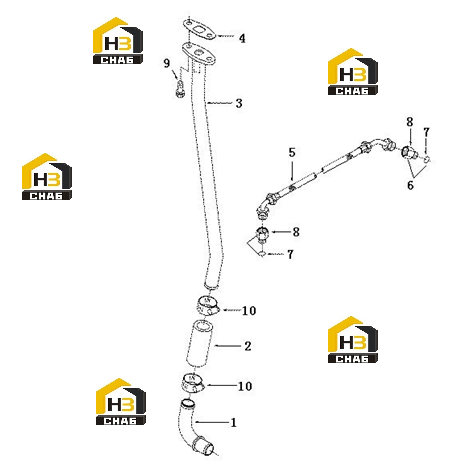

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE,TUR OIL DRAIN

Каталожный номер:A3903744

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE,PLAIN

Каталожный номер:A3903745

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTION,TUR OIL DRAIN

Каталожный номер:A3918579

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket,Oil drain

Каталожный номер:C3937706

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose,Flexible

Каталожный номер:C3974113

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONNECTOR,MALE

Каталожный номер:C3975113ZZ

Комплект:2

Примечание:

№ на схеме:7

Наименование:SEAL，O RING

Каталожный номер:C3037236

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTOR,MALE

Каталожный номер:C3975114

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:Q1840825

Комплект:2

Примечание:

№ на схеме:10

Наименование:CLAMP,SPRING HOSE

Каталожный номер:Q67635B

Комплект:2

Примечание:
