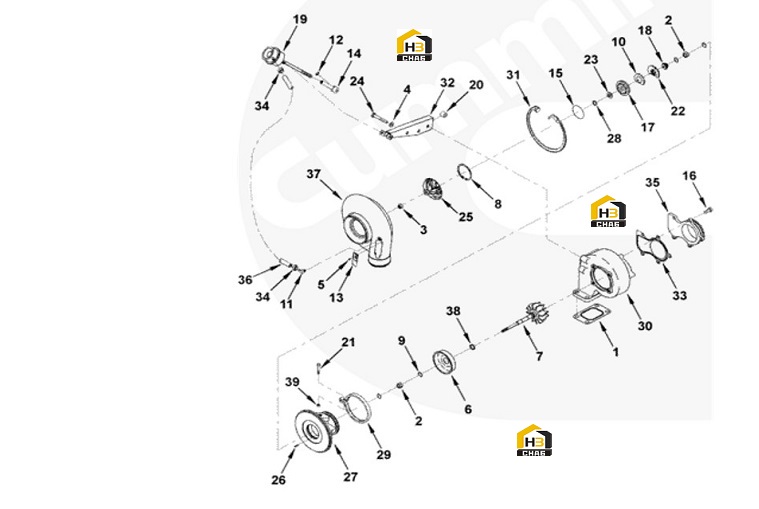

Турбокомпрессор с комплектующими

← Трубки топливные Коромысло клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Turbocharger

Каталожный номер:3598542

Комплект:1

Примечание:Serviced as 4089319

№ на схеме:-

Наименование:Turbocharger

Каталожный номер:4089319

Комплект:

Примечание:4BTAA Tier 2B

№ на схеме:-

Наименование:Turbocharger

Каталожный номер:PP98479

Комплект:-

Примечание:Turbocharger

№ на схеме:1

Наименование:Gasket,Turbocharger

Каталожный номер:3919369

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing, Turbocharger

Каталожный номер:3503100

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut, Lock

Каталожный номер:3596402

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer, Plain

Каталожный номер:3504967

Комплект:3

Примечание:

№ на схеме:5

Наименование:Screw, Drive

Каталожный номер:3519163

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shield, Turbocharger Heat

Каталожный номер:3519304

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft, Wheel

Каталожный номер:3539805

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, Retaining

Каталожный номер:3527566

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, Retaining

Каталожный номер:3762259

Комплект:4

Примечание:

№ на схеме:10

Наименование:Baffle, Oil

Каталожный номер:3528104

Комплект:1

Примечание:

№ на схеме:11

Наименование:Coupling, Elbow Hose

Каталожный номер:3528121

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, Retaining

Каталожный номер:3528221

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dataplate

Каталожный номер:3527619

Комплект:1

Примечание:

№ на схеме:14

Наименование:End, Adjusting Link

Каталожный номер:3528177

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal, O-Ring

Каталожный номер:3528933

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, Hexagon Head Set

Каталожный номер:3530556

Комплект:7

Примечание:M8X1.25X20

№ на схеме:17

Наименование:Plate, Oil Seal

Каталожный номер:3530923

Комплект:1

Примечание:

№ на схеме:18

Наименование:Slinger, Oil

Каталожный номер:3530924

Комплект:1

Примечание:

№ на схеме:19

Наименование:Actuator, Turbocharger

Каталожный номер:3594012

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer, Mounting

Каталожный номер:3532195

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt, T

Каталожный номер:3590296

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing, Tur Thrust

Каталожный номер:3531419

Комплект:1

Примечание:

№ на схеме:23

Наименование:Collar, Thrust

Каталожный номер:3534451

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw, Hexagon Head Set

Каталожный номер:3532940

Комплект:1

Примечание:

№ на схеме:25

Наименование:Impeller, Tur Compressor

Каталожный номер:3599693

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pin, Roll

Каталожный номер:3522597

Комплект:2

Примечание:

№ на схеме:27

Наименование:Housing, Tur Bearing

Каталожный номер:4038779

Комплект:1

Примечание:

№ на схеме:28

Наименование:Seal, Split Ring

Каталожный номер:3758848

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp, V Band

Каталожный номер:3590606

Комплект:1

Примечание:

№ на схеме:30

Наименование:Housing, Turbine

Каталожный номер:3535656

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring, Retaining

Каталожный номер:3535800

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bracket, Actuator

Каталожный номер:3535203

Комплект:1

Примечание:

№ на схеме:33

Наименование:Gasket, Adapter

Каталожный номер:3535001

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp, Hose

Каталожный номер:3535215

Комплект:2

Примечание:

№ на схеме:35

Наименование:Connection, Adapter

Каталожный номер:3527759

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, Plain

Каталожный номер:3538468

Комплект:1

Примечание:

№ на схеме:37

Наименование:Housing, Compressor

Каталожный номер:3598667

Комплект:1

Примечание:

№ на схеме:38

Наименование:Seal, Split Ring

Каталожный номер:3756754

Комплект:1

Примечание:

№ на схеме:39

Наименование:Nut, Hexagon Flange

Каталожный номер:3592050

Комплект:3

Примечание:
