Патрубок водяной

← Крышка клапанной камеры Насос водяной →

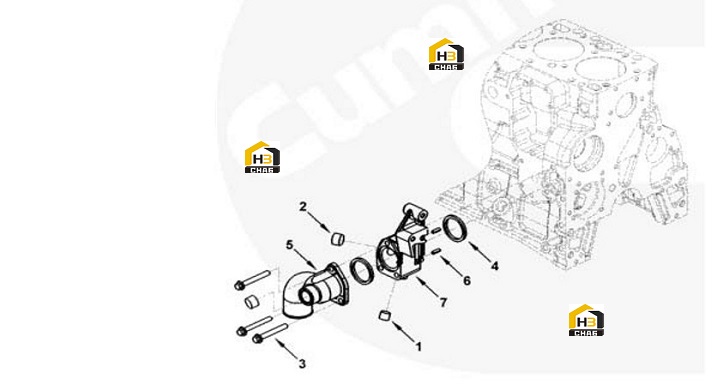

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Connection, Water Inlet

Каталожный номер:3943549

Комплект:1

Примечание:

№ на схеме:-

Наименование:Water Inlet Connection

Каталожный номер:WI9177

Комплект:-

Примечание:Water Inlet Connection

№ на схеме:1

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:1

Примечание:1/2 NPT

№ на схеме:2

Наименование:Plug, Pipe

Каталожный номер:3008469

Комплект:2

Примечание:3/4 NPT

№ на схеме:3

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3900679

Комплект:3

Примечание:M10X1.50X80

№ на схеме:4

Наименование:Seal, Rectangular Ring

Каталожный номер:3906697

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connection, Water Inlet

Каталожный номер:3943149

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin, Roll

Каталожный номер:131584

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connection, Water Inlet

Каталожный номер:3943550

Комплект:1

Примечание:
