Топливопровод

← Кронштейн топливного насоса Маховик →

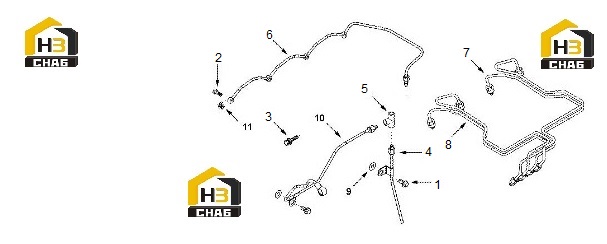

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3900630

Комплект:2

Примечание:

№ на схеме:2

Наименование:SCREW,BANJO CONNECTOR

Каталожный номер:C3905307

Комплект:4

Примечание:

№ на схеме:3

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C4928945

Комплект:3

Примечание:

№ на схеме:4

Наименование:TUBE,FUEL DRAIN

Каталожный номер:C4932532

Комплект:1

Примечание:

№ на схеме:5

Наименование:TEE,MALE UNION

Каталожный номер:C4932608

Комплект:1

Примечание:

№ на схеме:6

Наименование:MANIFOLD,FUEL

Каталожный номер:C4934018

Комплект:1

Примечание:

№ на схеме:7

Наименование:TUBE,INJECTOR FUEL SUPPL

Каталожный номер:C4982695

Комплект:1

Примечание:

№ на схеме:8

Наименование:TUBE,INJECTOR FUEL SUPPL

Каталожный номер:C4983775

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL,GROMMET

Каталожный номер:C4994848

Комплект:2

Примечание:

№ на схеме:10

Наименование:TUBE,FUEL DRAIN

Каталожный номер:C5268868

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL,BANJO CONNECTOR

Каталожный номер:C5289747

Комплект:4

Примечание:
