Соединение фланцевое вентилятора

← Отверстие соединительное вентиляционное Очиститель воздуха →

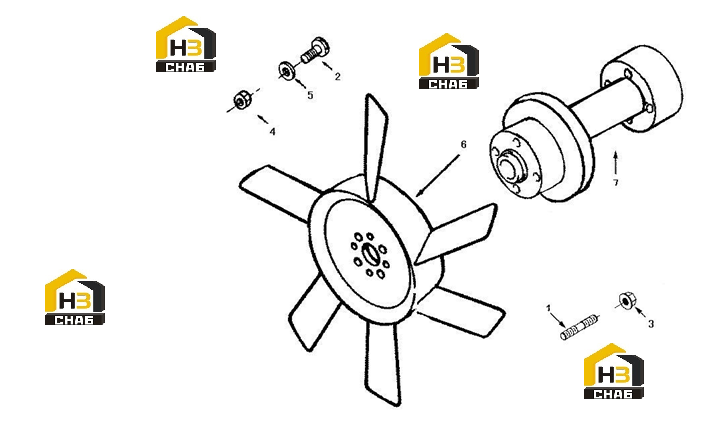

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STUD

Каталожный номер:A3902501

Комплект:4

Примечание:

№ на схеме:2

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:Q150B1035

Комплект:4

Примечание:

№ на схеме:3

Наименование:NUT,HEXAGON FRANGE

Каталожный номер:Q32008

Комплект:4

Примечание:

№ на схеме:4

Наименование:NUT,HEXAGON

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:5

Наименование:WASHER,PLAIN

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:6

Наименование:FAN,ENGINE

Каталожный номер:Z3900083

Комплект:1

Примечание:

№ на схеме:7

Наименование:FLANGE,FAN CONNECTION

Каталожный номер:Z3900152

Комплект:1

Примечание:
