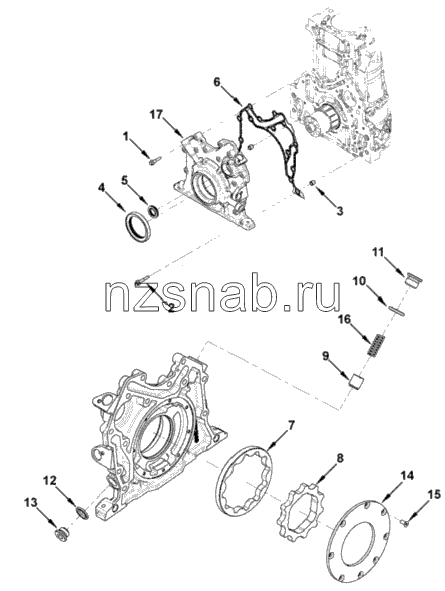

Передняя крышка блока цилиндров

← Картер задних распределительных шестерен Сапун картера двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Масляный насос

Каталожный номер:5263095

Комплект:1

Примечание:

№ на схеме:

Наименование:Передняя крышка блока цилиндров

Каталожный номер:BB9390

Комплект:

Примечание:

№ на схеме:1

Наименование:Винт с шестигранной головкой

Каталожный номер:3900632

Комплект:11

Примечание:

№ на схеме:2

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3901445

Комплект:3

Примечание:

№ на схеме:3

Наименование:Круглый штифт

Каталожный номер:3949326

Комплект:2

Примечание:

№ на схеме:4

Наименование:Сальник

Каталожный номер:4890832

Комплект:1

Примечание:

№ на схеме:5

Наименование:Сальник

Каталожный номер:4938765

Комплект:1

Примечание:

№ на схеме:6

Наименование:Прокладка передней крышки

Каталожный номер:4980605

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ротор масляного насоса

Каталожный номер:4947067

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ротор масляного насоса

Каталожный номер:4947068

Комплект:1

Примечание:

№ на схеме:9

Наименование:Редукционный клапан

Каталожный номер:4947069

Комплект:1

Примечание:

№ на схеме:10

Наименование:Сальник

Каталожный номер:4947071

Комплект:1

Примечание:

№ на схеме:11

Наименование:Резьбовая пробка

Каталожный номер:4947072

Комплект:1

Примечание:

№ на схеме:12

Наименование:Сальник

Каталожный номер:4947073

Комплект:1

Примечание:

№ на схеме:13

Наименование:Резьбовая пробка

Каталожный номер:4947074

Комплект:1

Примечание:

№ на схеме:14

Наименование:Крышка масляного насоса

Каталожный номер:4947075

Комплект:1

Примечание:

№ на схеме:15

Наименование:Болт с плоской головкой

Каталожный номер:4983283

Комплект:8

Примечание:

№ на схеме:16

Наименование:Нажимная пружина

Каталожный номер:4983288

Комплект:1

Примечание:

№ на схеме:17

Наименование:Передняя крышка

Каталожный номер:5262990

Комплект:1

Примечание:
