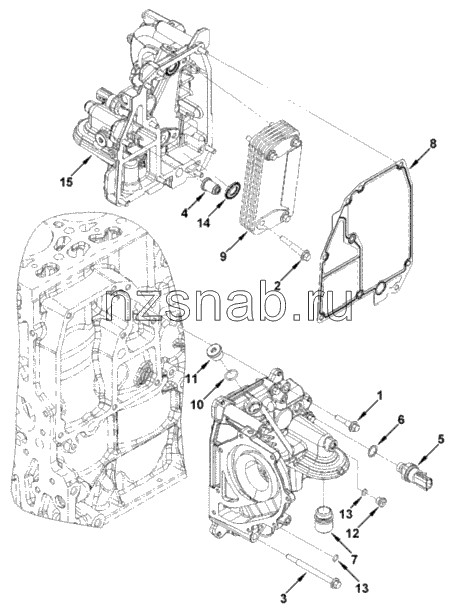

Маслоохладитель двигателя

← Подъемный кронштейн Масляный фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Резьбовая пробка

Каталожный номер:5259561

Комплект:2

Примечание:

№ на схеме:

Наименование:Резьбовая пробка

Каталожный номер:5259558

Комплект:3

Примечание:

№ на схеме:

Наименование:Маслоохладитель двигателя

Каталожный номер:LC9353

Комплект:

Примечание:

№ на схеме:1

Наименование:Винт с шестигранной головкой

Каталожный номер:3900632

Комплект:7

Примечание:

№ на схеме:2

Наименование:Винт с шестигранным фланцевым цоколем

Каталожный номер:3900633

Комплект:4

Примечание:

№ на схеме:3

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3913034

Комплект:2

Примечание:

№ на схеме:4

Наименование:Клапан сброса давления

Каталожный номер:3936365

Комплект:1

Примечание:

№ на схеме:5

Наименование:Датчик давления

Каталожный номер:4076930

Комплект:1

Примечание:

№ на схеме:6

Наименование:Уплотнительное кольцо

Каталожный номер:4921574

Комплект:1

Примечание:

№ на схеме:7

Наименование:Переходник головки фильтра

Каталожный номер:4980089

Комплект:1

Примечание:

№ на схеме:8

Наименование:Прокладка корпуса маслоохладителя

Каталожный номер:4990276

Комплект:1

Примечание:

№ на схеме:9

Наименование:Теплообменный элемент охладителя

Каталожный номер:4990291

Комплект:1

Примечание:

№ на схеме:10

Наименование:Уплотнительное кольцо

Каталожный номер:5259560

Комплект:1

Примечание:

№ на схеме:11

Наименование:Резьбовая пробка

Каталожный номер:5260603

Комплект:1

Примечание:

№ на схеме:12

Наименование:Резьбовая пробка

Каталожный номер:5259562

Комплект:1

Примечание:

№ на схеме:13

Наименование:Уплотнительное кольцо

Каталожный номер:5259563

Комплект:1

Примечание:

№ на схеме:14

Наименование:Уплотнительное кольцо

Каталожный номер:5261587

Комплект:2

Примечание:

№ на схеме:15

Наименование:Корпус маслоохладителя

Каталожный номер:5262810

Комплект:1

Примечание:
