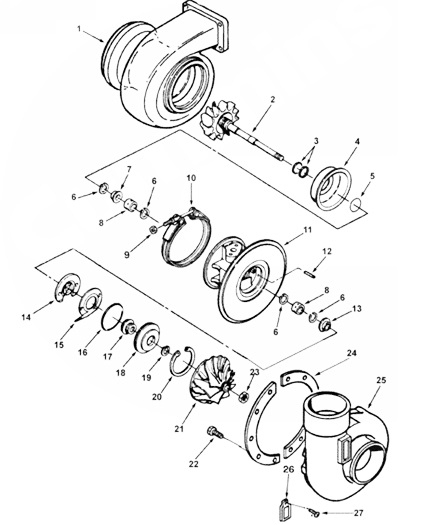

TURBOCHARGER

← INJECTOR CROSSHEAD VALVE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:TURBOCHARGER

Каталожный номер:3529040-20

Комплект:1

Примечание:

№ на схеме:1

Наименование:HOUSING,TURBINE

Каталожный номер:3521837

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHAFT & WHEEL

Каталожный номер:3594952

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL,SPLIT RING

Каталожный номер:3521441

Комплект:2

Примечание:

№ на схеме:4

Наименование:SHIELD,TURBOCHARGER HEAT

Каталожный номер:3519155

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL,SPLIT RING

Каталожный номер:3521442

Комплект:1

Примечание:

№ на схеме:6

Наименование:RING,RETAINING

Каталожный номер:3709510

Комплект:4

Примечание:

№ на схеме:7

Наименование:SLEEVE,OIL CONTROL

Каталожный номер:3757753

Комплект:1

Примечание:

№ на схеме:8

Наименование:BEARING,TURBOCHARGER

Каталожный номер:3722366

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT,REGULAR HEXAGON

Каталожный номер:3529372

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOUSING,TUR BEARING

Каталожный номер:3522740

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMP,V BAND

Каталожный номер:3504959

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOUSING,TUR BEARING

Каталожный номер:3522416

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIN, ROLL

Каталожный номер:3756135

Комплект:2

Примечание:

№ на схеме:13

Наименование:COLLAR,THRUST

Каталожный номер:3521440

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING,TUR THRUST

Каталожный номер:3536075

Комплект:1

Примечание:

№ на схеме:15

Наименование:BAFFLE,OIL

Каталожный номер:3529658

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL,O RING

Каталожный номер:3751948

Комплект:1

Примечание:

№ на схеме:17

Наименование:SLINGER,OIL

Каталожный номер:3521439

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLATE,OIL SEAL

Каталожный номер:3759618

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING,RETAINING

Каталожный номер:3718373

Комплект:1

Примечание:

№ на схеме:20

Наименование:RING,RETAINING

Каталожный номер:3723863

Комплект:1

Примечание:

№ на схеме:21

Наименование:IMPELLER,TUR COMPRESSOR

Каталожный номер:3527047

Комплект:1

Примечание:

№ на схеме:22

Наименование:SCREW,CAPTIVE WASHER CAP

Каталожный номер:3526653

Комплект:10

Примечание:

№ на схеме:23

Наименование:NUT,LOCK

Каталожный номер:3519471

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLATE,CLAMPING

Каталожный номер:3520981

Комплект:2

Примечание:

№ на схеме:25

Наименование:HOUSING,COMPRESSOR

Каталожный номер:3529016

Комплект:1

Примечание:

№ на схеме:26

Наименование:DATAPLATE

Каталожный номер:3527619

Комплект:1

Примечание:

№ на схеме:27

Наименование:SCREW,DRIVE

Каталожный номер:3519163

Комплект:2

Примечание:
