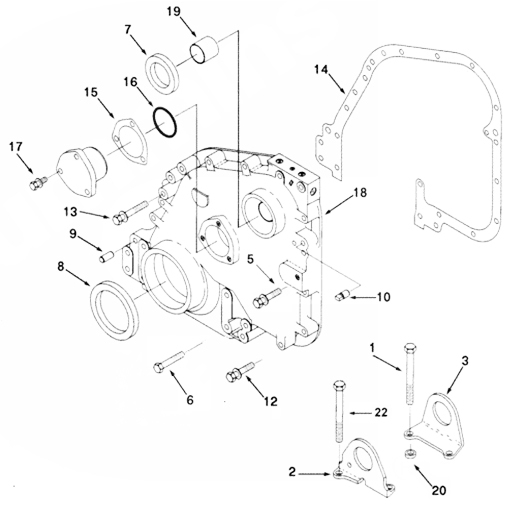

MTG GEAR COVER

← ENGINE SUPPORT MAGNETIC SWITCH →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:MTG GEAR COVER

Каталожный номер:4915275-10

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW CAPTIVE

Каталожный номер:3011713-20

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:3000082-20

Комплект:2

Примечание:

№ на схеме:6

Наименование:SCREW,HEX HEAD

Каталожный номер:3600285-20

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER,PLAIN

Каталожный номер:3600283-20

Комплект:2

Примечание:

№ на схеме:6

Наименование:SCREW TWELVE P

Каталожный номер:3058664-20

Комплект:2

Примечание:

№ на схеме:6

Наименование:SCREW,HEX HEAD

Каталожный номер:3054889-20

Комплект:4

Примечание:

№ на схеме:6

Наименование:PLUG PIPE

Каталожный номер:S911B-20

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG PIPE

Каталожный номер:3008466-20

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG PIPE

Каталожный номер:3013786-20

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER LOCK

Каталожный номер:S610-20

Комплект:8

Примечание:

№ на схеме:6

Наименование:SCREW,HEX HEAD

Каталожный номер:100915-20

Комплект:8

Примечание:

№ на схеме:9

Наименование:DOWEL

Каталожный номер:70653-20

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN DOWL

Каталожный номер:60408-20

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW CAPTIVE

Каталожный номер:3011712-20

Комплект:9

Примечание:

№ на схеме:13

Наименование:SCREW CAPTIVE

Каталожный номер:3011714-20

Комплект:3

Примечание:

№ на схеме:14

Наименование:GASKET,GEAR COVER

Каталожный номер:3021704-20

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:4913820-20

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:4913819-20

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:65259C-20

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL O RING

Каталожный номер:215705

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW CAPTIVE

Каталожный номер:3011715-20

Комплект:3

Примечание:
