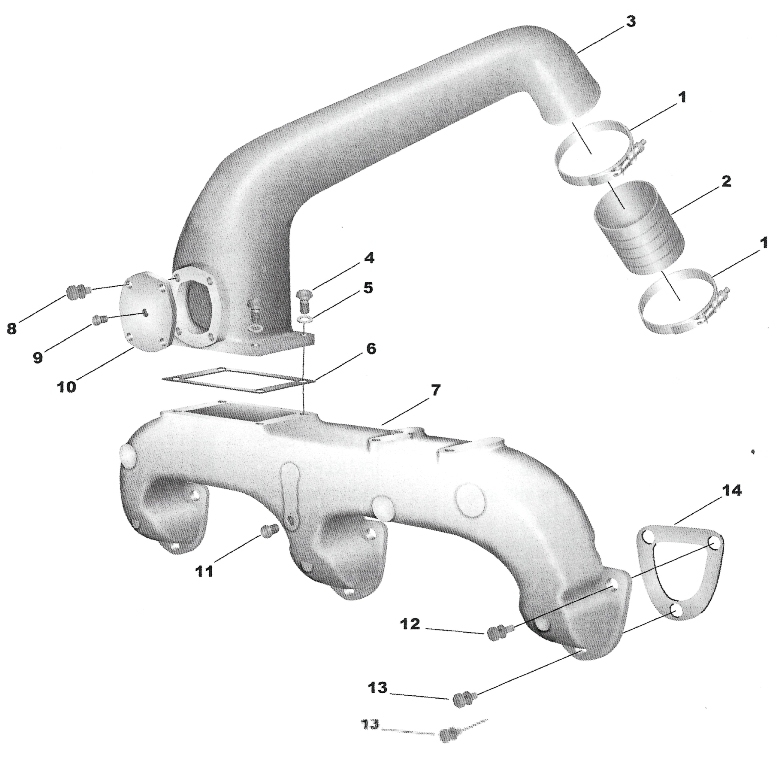

MANIFOLD EXHAUST 1

← WATER MANIFOLD MANIFOLD EXHAUST 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:MOUNTING,AIR MANIFOLD

Каталожный номер:3261151

Комплект:1

Примечание:

№ на схеме:1

Наименование:CLAMP, BOLT

Каталожный номер:208326

Комплект:2

Примечание:

№ на схеме:2

Наименование:HOSE,PLAIN

Каталожный номер:202994

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTION,AIR CROSSOVER

Каталожный номер:3418722

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:3335041

Комплект:4

Примечание:

№ на схеме:5

Наименование:WASHER,LOCK

Каталожный номер:S 605

Комплект:4

Примечание:

№ на схеме:6

Наименование:GASKET, COVER PLATE

Каталожный номер:417370

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONNECTION,AIR CROSSOVER

Каталожный номер:3260623

Комплект:1

Примечание:

№ на схеме:7

Наименование:MANIFOLD,AIR INTAKE

Каталожный номер:3325483

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW,CAPTIVE WASHER

Каталожный номер:3011715

Комплект:6

Примечание:

№ на схеме:9

Наименование:PLUG,PIPE

Каталожный номер:S 911 В

Комплект:3

Примечание:

№ на схеме:10

Наименование:PLATE,COVER

Каталожный номер:3326188

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG,PIPE

Каталожный номер:70295

Комплект:2

Примечание:

№ на схеме:12

Наименование:GASKET INTAKE MANIFOLD

Каталожный номер:3012972

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW,CAPTIVE WASHER

Каталожный номер:3011715

Комплект:4

Примечание:

№ на схеме:13

Наименование:SCREW,CAPTIVE WASHER

Каталожный номер:3011716

Комплект:3

Примечание:

№ на схеме:14

Наименование:GASKET INTAKE MANIFOLD

Каталожный номер:3008591

Комплект:3

Примечание:
