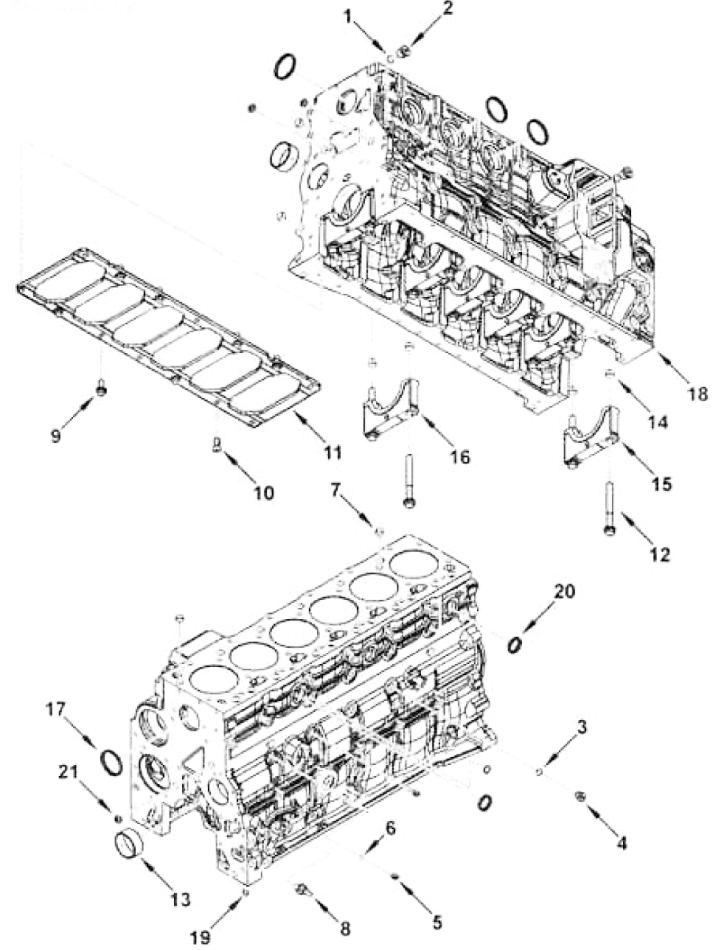

Cylinder block

← Crankshaft and Main Bearing Valve Tappets →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Plug

Каталожный номер:3678873

Комплект:2

Примечание:

№ на схеме:

Наименование:Cylinder block

Каталожный номер:ВВ9160-01

Комплект:

Примечание:

№ на схеме:1

Наименование:Ring seal

Каталожный номер:3678786

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug M14X1.50

Каталожный номер:3678921

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:3678791

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring seal M14X1.50

Каталожный номер:3678912

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug M10X1.00X9.5

Каталожный номер:3678923

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug M14X1.50

Каталожный номер:3678922

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug M10X1.00X9.5

Каталожный номер:3678924

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring seal M10X1.00

Каталожный номер:3678925

Комплект:1

Примечание:

№ на схеме:7

Наименование:Dowel, Ring

Каталожный номер:3902343

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3936352

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw, Hex Flange Head Cap M10X1.50X25

Каталожный номер:3902460

Комплект:13

Примечание:

№ на схеме:10

Наименование:Screw, Round Head Cap

Каталожный номер:3949830

Комплект:1

Примечание:

№ на схеме:11

Наименование:Block, Cylinder

Каталожный номер:4946586

Комплект:1

Примечание:

№ на схеме:11

Наименование:Stiffener, Cylinder Block

Каталожный номер:4945783

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3927948

Комплект:14

Примечание:

№ на схеме:13

Наименование:Cap, Main Bearing

Каталожный номер:3974157

Комплект:6

Примечание:

№ на схеме:13

Наименование:Bushing

Каталожный номер:3940059

Комплект:2

Примечание:

№ на схеме:14

Наименование:Dowel, Ring

Каталожный номер:3900068

Комплект:2

Примечание:

№ на схеме:14

Наименование:Dowel, Ring

Каталожный номер:3900068

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cap, Main Bearing

Каталожный номер:3974159

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cap, Main Bearing

Каталожный номер:3974156

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cap, Main Bearing

Каталожный номер:3974158

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug, Expansion

Каталожный номер:4938189

Комплект:4

Примечание:

№ на схеме:18

Наименование:Block, Cylinder

Каталожный номер:4946585

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug, Expansion

Каталожный номер:3900956

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plug, Expansion

Каталожный номер:3905401

Комплект:3

Примечание:

№ на схеме:21

Наименование:Plug, Expansion

Каталожный номер:3914035

Комплект:3

Примечание:
