CI 9144 Установка трубопроводов компрессора кондиционера

← CН 9087 Пробка CL 9079 Подшипник передней опоры первичного вала коробки передач →

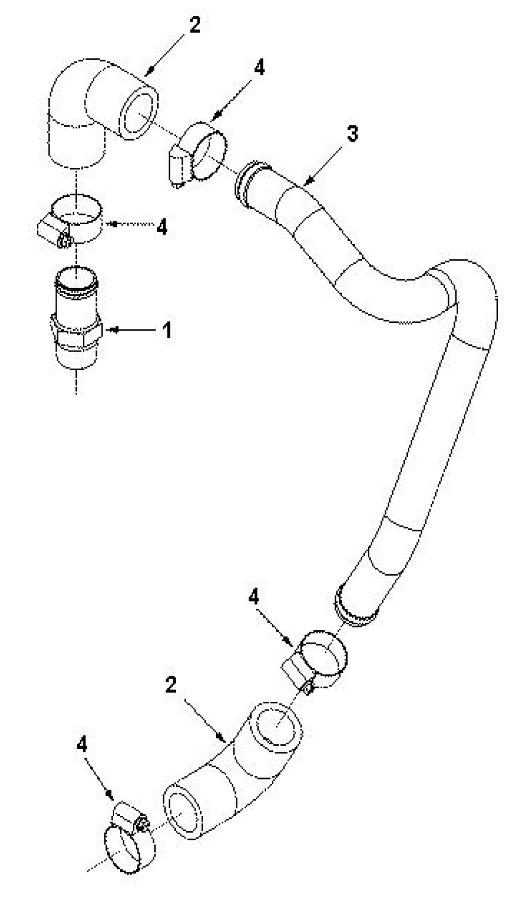

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Штуцер

Каталожный номер:3971672

Комплект:1

Примечание:

№ на схеме:2

Наименование:Угольник

Каталожный номер:С3024481

Комплект:2

Примечание:

№ на схеме:3

Наименование:Патрубок воздухоподводящий

Каталожный номер:СЗ977775

Комплект:1

Примечание:

№ на схеме:4

Наименование:Хомут

Каталожный номер:С43828А

Комплект:4

Примечание:
