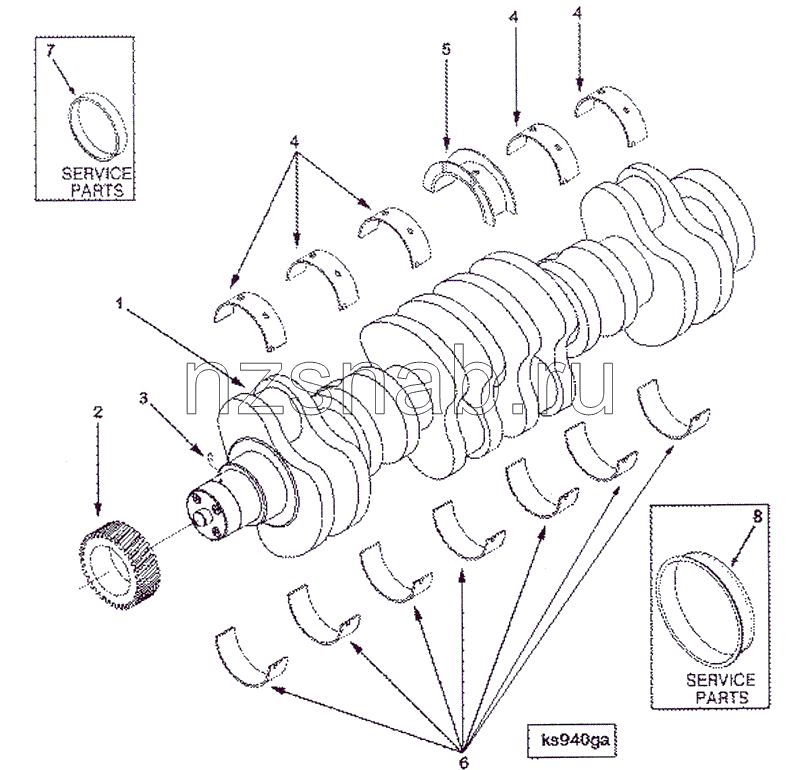

ВР97149-01 Коленчатый вал

← ВР97149-09 Блок цилиндров ВР9886-04 Передняя крышка шестерни →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3800331

Комплект:1

Примечание:

№ на схеме:

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3800330

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект, коренной подшипник (.040)

Каталожный номер:3802074

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект, коренной подшипник, (.030)

Каталожный номер:3802073

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект, коренной подшипник (.020)

Каталожный номер:3802072

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект, коренной подшипник (.010)

Каталожный номер:3802071

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект коренного подшипника

Каталожный номер:3802070

Комплект:1

Примечание:

№ на схеме:

Наименование:Коленчатый вал агрегата

Каталожный номер:3908032

Комплект:1

Примечание:

№ на схеме:1

Наименование:Коленчатый вал двигателя

Каталожный номер:3929037

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шестерня на коленчатом валу

Каталожный номер:3929027

Комплект:1

Примечание:

№ на схеме:3

Наименование:Установочный штифт

Каталожный номер:3904483

Комплект:1

Примечание:

№ на схеме:4

Наименование:Коренной подшипник

Каталожный номер:3929020

Комплект:6

Примечание:

№ на схеме:4

Наименование:Коренной подшипник

Каталожный номер:3929019

Комплект:6

Примечание:

№ на схеме:4

Наименование:Коренной подшипник

Каталожный номер:3929018

Комплект:6

Примечание:

№ на схеме:4

Наименование:Коренной подшипник

Каталожный номер:3929017

Комплект:6

Примечание:

№ на схеме:4

Наименование:Коренной подшипник

Каталожный номер:3929016

Комплект:6

Примечание:

№ на схеме:5

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3283064

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3283063

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3283068

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3283067

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3283066

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3283065

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник, осевое давление коленчатого вала

Каталожный номер:3926723

Комплект:1

Примечание:

№ на схеме:6

Наименование:Коренной подшипник

Каталожный номер:3929025

Комплект:1

Примечание:

№ на схеме:6

Наименование:Коренной подшипник

Каталожный номер:3929023

Комплект:1

Примечание:

№ на схеме:6

Наименование:Коренной подшипник

Каталожный номер:3929025

Комплект:7

Примечание:

№ на схеме:6

Наименование:Коренной подшипник

Каталожный номер:3929024

Комплект:7

Примечание:

№ на схеме:6

Наименование:Коренной подшипник

Каталожный номер:3929023

Комплект:7

Примечание:

№ на схеме:6

Наименование:Коренной подшипник

Каталожный номер:3929022

Комплект:7

Примечание:

№ на схеме:6

Наименование:Коренной подшипник

Каталожный номер:3929021

Комплект:7

Примечание:

№ на схеме:7

Наименование:Комплект приборов, изнашиваемая легкосменная втулка

Каталожный номер:3802820

Комплект:1

Примечание:

№ на схеме:8

Наименование:Комплект приборов, изнашиваемая легкосменная втулка

Каталожный номер:3926126

Комплект:1

Примечание:
