LC9091-03 Масляный радиатор

← LA9007 Кронштейн подъемный LH9/14-01 Насос подачи смазочного масла →

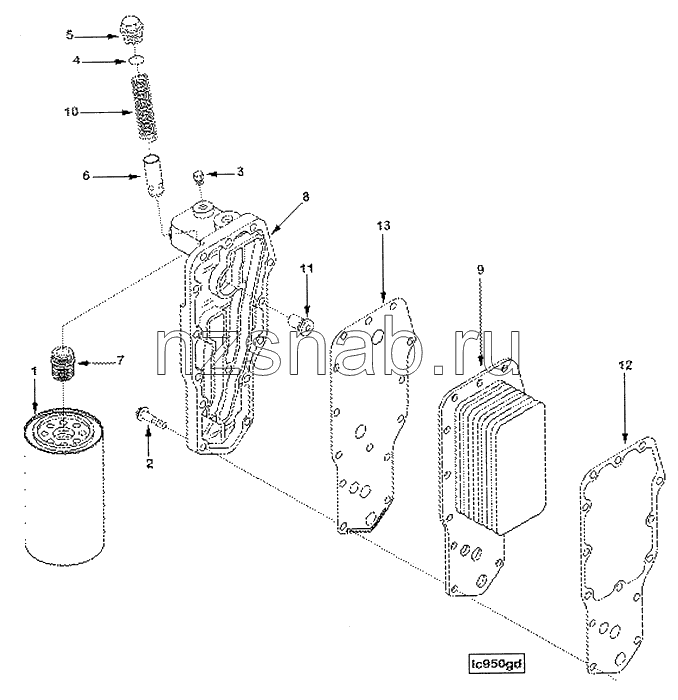

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Масляный радиатор

Каталожный номер:LC9091-03

Комплект:

Примечание:

№ на схеме:1

Наименование:Фильтр смазочного масла

Каталожный номер:3934430

Комплект:1

Примечание:

№ на схеме:2

Наименование:Винт с шестигранной головкой

Каталожный номер:3900632

Комплект:14

Примечание:

№ на схеме:3

Наименование:Заглушка трубы

Каталожный номер:3906619

Комплект:1

Примечание:

№ на схеме:4

Наименование:Уплотнительное кольцо

Каталожный номер:3929457

Комплект:1

Примечание:

№ на схеме:5

Наименование:Заглушка с резьбой

Каталожный номер:3915787

Комплект:1

Примечание:

№ на схеме:6

Наименование:Плунжер регулятора давления

Каталожный номер:3918428

Комплект:1

Примечание:

№ на схеме:7

Наименование:Переходник, головка фильтра

Каталожный номер:3909355

Комплект:

Примечание:

№ на схеме:8

Наименование:Головка фильтра смазочного масла

Каталожный номер:3924338

Комплект:

Примечание:

№ на схеме:8

Наименование:Головка фильтра смазочного масла

Каталожный номер:3918954

Комплект:

Примечание:

№ на схеме:9

Наименование:Сердцевина радиатора

Каталожный номер:3957544

Комплект:

Примечание:

№ на схеме:10

Наименование:Пружина сжатия

Каталожный номер:3925009

Комплект:

Примечание:

№ на схеме:11

Наименование:Клапан сброса давления

Каталожный номер:3936365

Комплект:

Примечание:

№ на схеме:12

Наименование:Прокладка сердцевины масляного радиатора

Каталожный номер:3942914

Комплект:

Примечание:

№ на схеме:13

Наименование:Прокладка головки фильтра

Каталожный номер:3942915

Комплект:

Примечание:
