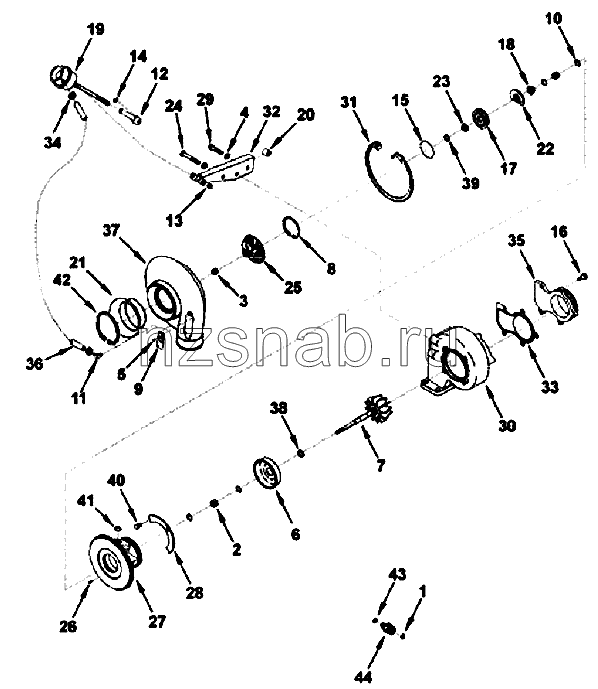

Турбокомпрессор

← Турбокомпрессор Коромысло →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Турбокомпрессор

Каталожный номер:4043980

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект турбокомпрессора

Каталожный номер:4955908

Комплект:1

Примечание:

№ на схеме:

Наименование:Турбокомпрессор

Каталожный номер:PP99047

Комплект:

Примечание:

№ на схеме:1

Наименование:Уплотнительное кольцо

Каталожный номер:3922794

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing, Turbocharger

Каталожный номер:3503100

Комплект:2

Примечание:

№ на схеме:3

Наименование:Контргайка

Каталожный номер:3596402

Комплект:1

Примечание:

№ на схеме:4

Наименование:Плоская шайба

Каталожный номер:3504967

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw, Drive

Каталожный номер:3519163

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shield, Turbocharger Heat

Каталожный номер:3519302

Комплект:1

Примечание:

№ на схеме:7

Наименование:Вал и колесо

Каталожный номер:3595832

Комплект:1

Примечание:

№ на схеме:8

Наименование:Пружинное кольцо

Каталожный номер:3527566

Комплект:1

Примечание:

№ на схеме:9

Наименование:Data plate

Каталожный номер:3527619

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, Retaining

Каталожный номер:3762259

Комплект:4

Примечание:

№ на схеме:11

Наименование:Коленчатый шланг муфты

Каталожный номер:3528121

Комплект:1

Примечание:

№ на схеме:12

Наименование:Концевая регулировочная тяга

Каталожный номер:3528177

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гайка с шестигранным фланцем

Каталожный номер:3592050

Комплект:2

Примечание:

№ на схеме:14

Наименование:Пружинное кольцо

Каталожный номер:3528221

Комплект:1

Примечание:

№ на схеме:15

Наименование:Уплотнительное кольцо

Каталожный номер:3528933

Комплект:1

Примечание:

№ на схеме:16

Наименование:Комплект болтов с шестигранной головкой

Каталожный номер:3530556

Комплект:5

Примечание:

№ на схеме:17

Наименование:Пластина

Каталожный номер:3596448

Комплект:1

Примечание:

№ на схеме:18

Наименование:Маслоотражательная шайба

Каталожный номер:3597783

Комплект:1

Примечание:

№ на схеме:19

Наименование:Привод турбонагнетателя

Каталожный номер:4045879

Комплект:1

Примечание:

№ на схеме:20

Наименование:Крепление распорки

Каталожный номер:3532195

Комплект:2

Примечание:

№ на схеме:21

Наименование:Перегородка

Каталожный номер:3532427

Комплект:1

Примечание:

№ на схеме:22

Наименование:Упорный подшипник турбонагнетателя

Каталожный номер:3595651

Комплект:1

Примечание:

№ на схеме:23

Наименование:Упорное кольцо

Каталожный номер:3532217

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3596812

Комплект:2

Примечание:

№ на схеме:25

Наименование:Рабочее колесо компрессора турбонагнетателя

Каталожный номер:3599017

Комплект:1

Примечание:

№ на схеме:26

Наименование:Цилиндрический штифт

Каталожный номер:3522597

Комплект:1

Примечание:

№ на схеме:27

Наименование:Корпус подшипника турбокомпрессора

Каталожный номер:4042937

Комплект:1

Примечание:

№ на схеме:28

Наименование:Пластина

Каталожный номер:3534309

Комплект:2

Примечание:

№ на схеме:29

Наименование:Комплект болтов с шестигранной головкой

Каталожный номер:3534291

Комплект:2

Примечание:

№ на схеме:30

Наименование:Корпус турбины

Каталожный номер:3532299

Комплект:1

Примечание:

№ на схеме:31

Наименование:Пружинное кольцо

Каталожный номер:3533163

Комплект:1

Примечание:

№ на схеме:32

Наименование:Кронштейн

Каталожный номер:3593567

Комплект:1

Примечание:

№ на схеме:33

Наименование:Прокладка

Каталожный номер:3535001

Комплект:1

Примечание:

№ на схеме:34

Наименование:Хомут шланга

Каталожный номер:3535215

Комплект:2

Примечание:

№ на схеме:35

Наименование:Соединитель

Каталожный номер:3527759

Комплект:1

Примечание:

№ на схеме:36

Наименование:Трубка

Каталожный номер:3538468

Комплект:1

Примечание:

№ на схеме:37

Наименование:Корпус компрессора

Каталожный номер:4047764

Комплект:1

Примечание:

№ на схеме:38

Наименование:Кольцевое уплотнение с прорезями

Каталожный номер:3536143

Комплект:2

Примечание:

№ на схеме:39

Наименование:Seal, Split Ring

Каталожный номер:3758848

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw, Hexagon Head Set

Каталожный номер:3759917

Комплект:4

Примечание:

№ на схеме:41

Наименование:Кольцевое уплотнение

Каталожный номер:3523275

Комплект:1

Примечание:

№ на схеме:42

Наименование:Пружинное кольцо

Каталожный номер:3531238

Комплект:1

Примечание:

№ на схеме:43

Наименование:Кольцевое уплотнение

Каталожный номер:3678603

Комплект:1

Примечание:

№ на схеме:44

Наименование:Штуцер с наружной резьбой

Каталожный номер:3922790

Комплект:1

Примечание:
