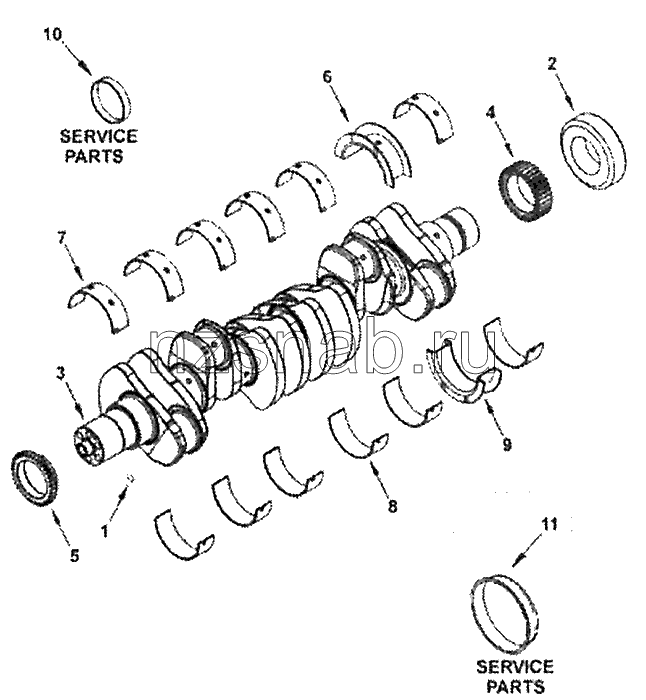

Коленчатый вал и подшипники

← Задний корпус шестерен Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Коленчатый вал двигателя

Каталожный номер:3974538

Комплект:1

Примечание:

№ на схеме:

Наименование:Коленчатый вал двигателя

Каталожный номер:397-1635

Комплект:1

Примечание:

№ на схеме:

Наименование:Коленчатый вал и подшипники

Каталожный номер:BB9160-c

Комплект:1

Примечание:

№ на схеме:1

Наименование:Установочный штифт

Каталожный номер:3904483

Комплект:1

Примечание:

№ на схеме:2

Наименование:Буртик вала

Каталожный номер:2831066

Комплект:1

Примечание:

№ на схеме:3

Наименование:Коленчатый вал двигателя

Каталожный номер:3968164

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шестерня

Каталожный номер:4892438

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шестерня

Каталожный номер:4893386

Комплект:1

Примечание:

№ на схеме:6

Наименование:Упорный подшипник коленчатого вала

Каталожный номер:3927772

Комплект:1

Примечание:

№ на схеме:7

Наименование:Коренной подшипник

Каталожный номер:3929020

Комплект:6

Примечание:

№ на схеме:7

Наименование:Коренной подшипник

Каталожный номер:3929019

Комплект:6

Примечание:

№ на схеме:7

Наименование:Коренной подшипник

Каталожный номер:3929018

Комплект:6

Примечание:

№ на схеме:7

Наименование:Коренной подшипник

Каталожный номер:3929017

Комплект:6

Примечание:

№ на схеме:7

Наименование:Коренной подшипник

Каталожный номер:3929016

Комплект:6

Примечание:

№ на схеме:8

Наименование:Коренной подшипник

Каталожный номер:3929025

Комплект:6

Примечание:

№ на схеме:8

Наименование:Коренной подшипник

Каталожный номер:3929024

Комплект:6

Примечание:

№ на схеме:8

Наименование:Коренной подшипник

Каталожный номер:3929023

Комплект:6

Примечание:

№ на схеме:8

Наименование:Коренной подшипник

Каталожный номер:3929022

Комплект:6

Примечание:

№ на схеме:8

Наименование:Коренной подшипник

Каталожный номер:3929021

Комплект:6

Примечание:

№ на схеме:9

Наименование:Упорный подшипник коленчатого вала

Каталожный номер:3945663

Комплект:1

Примечание:

№ на схеме:9

Наименование:Упорный подшипник коленчатого вала

Каталожный номер:3945662

Комплект:1

Примечание:

№ на схеме:9

Наименование:Упорный подшипник коленчатого вала

Каталожный номер:3945667

Комплект:1

Примечание:

№ на схеме:9

Наименование:Упорный подшипник коленчатого вала

Каталожный номер:3945666

Комплект:1

Примечание:

№ на схеме:9

Наименование:Упорный подшипник коленчатого вала

Каталожный номер:3945665

Комплект:1

Примечание:

№ на схеме:9

Наименование:Упорный подшипник коленчатого вала

Каталожный номер:3945664

Комплект:1

Примечание:

№ на схеме:9

Наименование:Упорный подшипник коленчатого вала

Каталожный номер:3945528

Комплект:1

Примечание:

№ на схеме:10

Наименование:Комплект приборов, изнашиваемая легкосменная втулка

Каталожный номер:3802820

Комплект:1

Примечание:

№ на схеме:11

Наименование:Комплект приборов, изнашиваемая легкосменная втулка

Каталожный номер:3926126

Комплект:1

Примечание:
