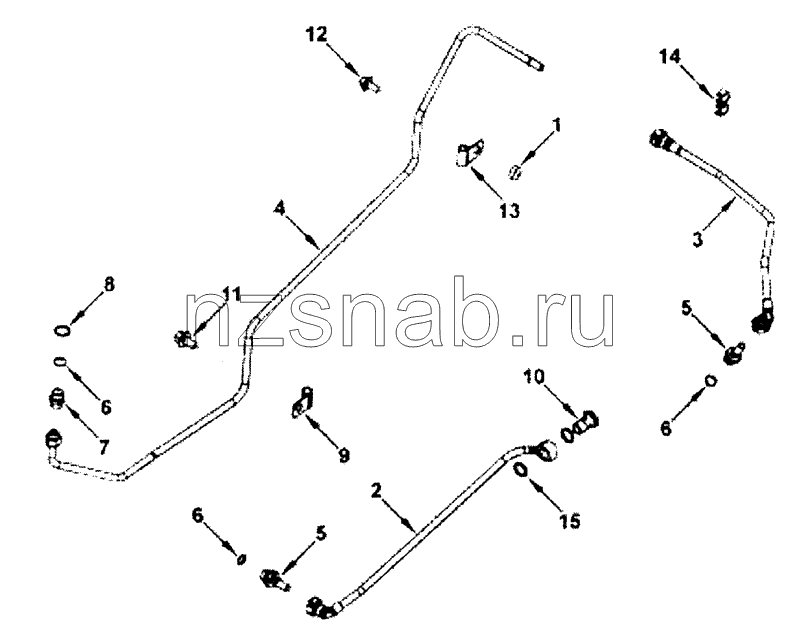

Трубопроводы охлаждения компрессора

← Сапун картера Нагреватель охлаждающей жидкости →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Соединительная муфта

Каталожный номер:3287614

Комплект:1

Примечание:

№ на схеме:

Наименование:Быстроразъемный фитинг

Каталожный номер:3287433

Комплект:2

Примечание:

№ на схеме:

Наименование:Трубопроводы охлаждения компрессора

Каталожный номер:CC9235-01

Комплект:1

Примечание:

№ на схеме:1

Наименование:SPACER, WATER CONN

Каталожный номер:68368B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Трубка

Каталожный номер:3287418

Комплект:1

Примечание:

№ на схеме:3

Наименование:Трубка

Каталожный номер:3287416

Комплект:1

Примечание:

№ на схеме:4

Наименование:Трубка

Каталожный номер:3287414

Комплект:1

Примечание:

№ на схеме:5

Наименование:Быстроразъемный фитинг

Каталожный номер:3287426

Комплект:1

Примечание:

№ на схеме:6

Наименование:Уплотнительное кольцо

Каталожный номер:3679139

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцевое уплотнение

Каталожный номер:3679134

Комплект:1

Примечание:

№ на схеме:7

Наименование:Соединительная муфта

Каталожный номер:3287613

Комплект:1

Примечание:

№ на схеме:8

Наименование:Стопорное кольцо

Каталожный номер:3400817

Комплект:1

Примечание:

№ на схеме:9

Наименование:Хомут

Каталожный номер:3629452

Комплект:1

Примечание:

№ на схеме:10

Наименование:Винт

Каталожный номер:3866026

Комплект:1

Примечание:

№ на схеме:11

Наименование:Винт

Каталожный номер:3903990

Комплект:1

Примечание:

№ на схеме:12

Наименование:Винт

Каталожный номер:3913372

Комплект:1

Примечание:

№ на схеме:13

Наименование:Хомут

Каталожный номер:3957508

Комплект:1

Примечание:

№ на схеме:14

Наименование:Хомут

Каталожный номер:4899288

Комплект:1

Примечание:

№ на схеме:15

Наименование:Уплотнительная шайба

Каталожный номер:3958964

Комплект:2

Примечание:
