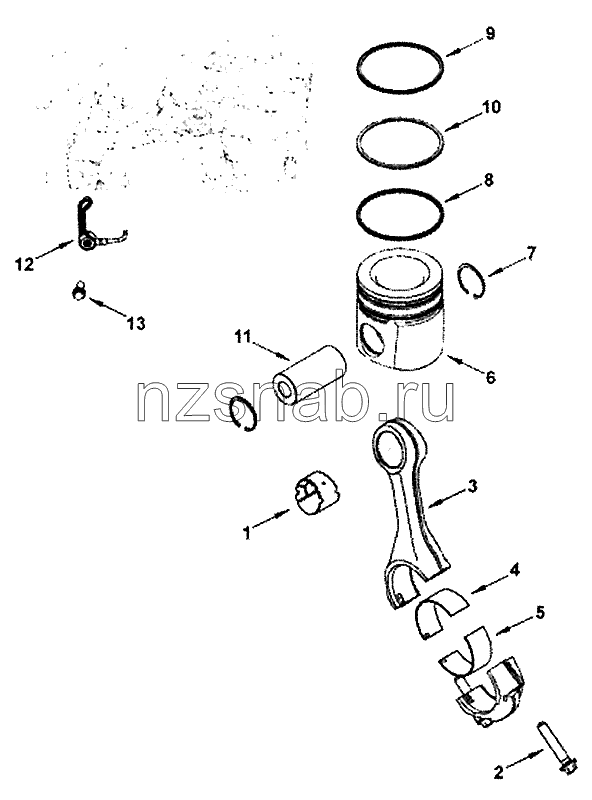

Установка шатуна и поршня

← Распределительный вал Головка цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Комплект поршневых колец

Каталожный номер:4955480

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект поршней двигателя

Каталожный номер:4956007

Комплект:1

Примечание:

№ на схеме:

Наименование:Установочное поршневое кольцо

Каталожный номер:4955366

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект поршней двигателя

Каталожный номер:4955365

Комплект:1

Примечание:

№ на схеме:

Наименование:Шатун двигателя

Каталожный номер:4943979

Комплект:6

Примечание:

№ на схеме:

Наименование:Установка шатуна и поршня

Каталожный номер:PP43315

Комплект:1

Примечание:

№ на схеме:1

Наименование:Втулка

Каталожный номер:4891178

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт крышки шатунов

Каталожный номер:4891179

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шатун двигателя

Каталожный номер:4943978

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шатунный подшипник

Каталожный номер:4932378

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шатунный подшипник

Каталожный номер:4952377

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шатунный подшипник

Каталожный номер:4932376

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шатунный подшипник

Каталожный номер:4932375

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шатунный подшипник

Каталожный номер:3969562

Комплект:6

Примечание:

№ на схеме:5

Наименование:Шатунный подшипник

Каталожный номер:4892798

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шатунным подшипник

Каталожный номер:4892797

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шатунный подшипник

Каталожный номер:4892796

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шатунный подшипник

Каталожный номер:4892795

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шатунный подшипник

Каталожный номер:4893693

Комплект:6

Примечание:

№ на схеме:6

Наименование:Поршень двигателя

Каталожный номер:4938620

Комплект:1

Примечание:

№ на схеме:6

Наименование:Поршень двигателя

Каталожный номер:4938619

Комплект:1

Примечание:

№ на схеме:7

Наименование:Пружинное кольцо

Каталожный номер:3920691

Комплект:2

Примечание:

№ на схеме:7

Наименование:Пружинное кольцо

Каталожный номер:3920691

Комплект:2

Примечание:

№ на схеме:8

Наименование:Компрессионное поршневое кольцо

Каталожный номер:4931042

Комплект:1

Примечание:

№ на схеме:8

Наименование:Компрессионное поршневое кольцо

Каталожный номер:3970518

Комплект:1

Примечание:

№ на схеме:9

Наименование:Компрессионное поршневое кольцо

Каталожный номер:4934282

Комплект:1

Примечание:

№ на схеме:9

Наименование:Компрессионное поршневое кольцо

Каталожный номер:3976339

Комплект:1

Примечание:

№ на схеме:10

Наименование:Маслосъемное поршневое кольцо

Каталожный номер:4932802

Комплект:1

Примечание:

№ на схеме:10

Наименование:Маслосъемное поршневое кольцо

Каталожный номер:4932801

Комплект:1

Примечание:

№ на схеме:11

Наименование:Поршневой палец

Каталожный номер:4931041

Комплект:1

Примечание:

№ на схеме:11

Наименование:Поршневой палец

Каталожный номер:4931041

Комплект:6

Примечание:

№ на схеме:12

Наименование:Форсунка охлаждения поршня

Каталожный номер:4937308

Комплект:6

Примечание:

№ на схеме:13

Наименование:Болт разъема типа Банджо

Каталожный номер:3964817

Комплект:6

Примечание:
