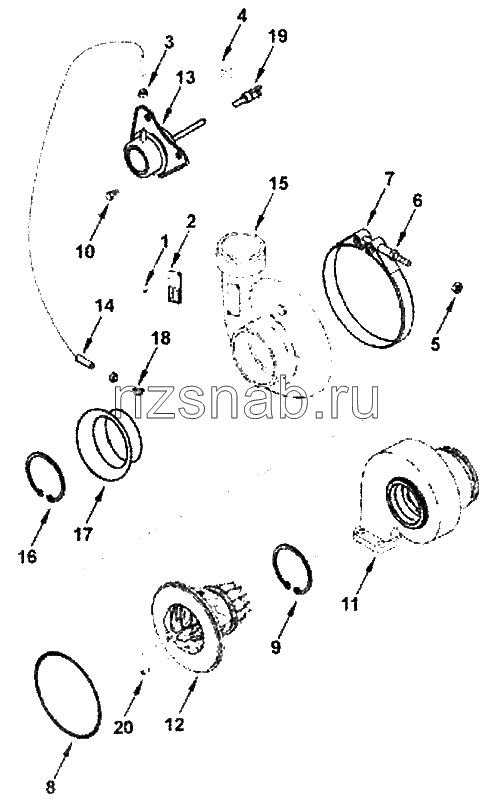

Турбокомпрессор

← Турбокомпрессор Маховик →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Турбокомпрессор

Каталожный номер:2835142

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект турбокомпрессора

Каталожный номер:4955962

Комплект:1

Примечание:

№ на схеме:

Наименование:Турбокомпрессор

Каталожный номер:PP99149

Комплект:1

Примечание:

№ на схеме:1

Наименование:Screw, Drive

Каталожный номер:3519163

Комплект:2

Примечание:

№ на схеме:2

Наименование:Data plate

Каталожный номер:3527619

Комплект:1

Примечание:

№ на схеме:3

Наименование:Хомут шланга

Каталожный номер:3535215

Комплект:2

Примечание:

№ на схеме:4

Наименование:Хомут

Каталожный номер:3538925

Комплект:1

Примечание:

№ на схеме:5

Наименование:Контргайка

Каталожный номер:3538930

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт каретки

Каталожный номер:3538931

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ленточный хомут

Каталожный номер:3538932

Комплект:1

Примечание:

№ на схеме:8

Наименование:Уплотнительное кольцо

Каталожный номер:3538933

Комплект:1

Примечание:

№ на схеме:9

Наименование:Пружинное кольцо

Каталожный номер:3538934

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт с невыпадающей шайбой

Каталожный номер:3539062

Комплект:2

Примечание:

№ на схеме:11

Наименование:Корпус турбины

Каталожный номер:2835138

Комплект:1

Примечание:

№ на схеме:12

Наименование:Крыльчатка турбокомпрессора

Каталожный номер:4043584

Комплект:1

Примечание:

№ на схеме:13

Наименование:Привод

Каталожный номер:4040391

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шланг

Каталожный номер:2834687

Комплект:1

Примечание:

№ на схеме:15

Наименование:Корпус компрессора

Каталожный номер:4041109

Комплект:1

Примечание:

№ на схеме:16

Наименование:Стопорное кольцо

Каталожный номер:3590644

Комплект:1

Примечание:

№ на схеме:17

Наименование:Прокладка

Каталожный номер:3591272

Комплект:1

Примечание:

№ на схеме:18

Наименование:Угольник

Каталожный номер:3594710

Комплект:1

Примечание:

№ на схеме:19

Наименование:Штуцер

Каталожный номер:4044309

Комплект:1

Примечание:

№ на схеме:20

Наименование:Установочный штифт

Каталожный номер:3538926

Комплект:2

Примечание:
