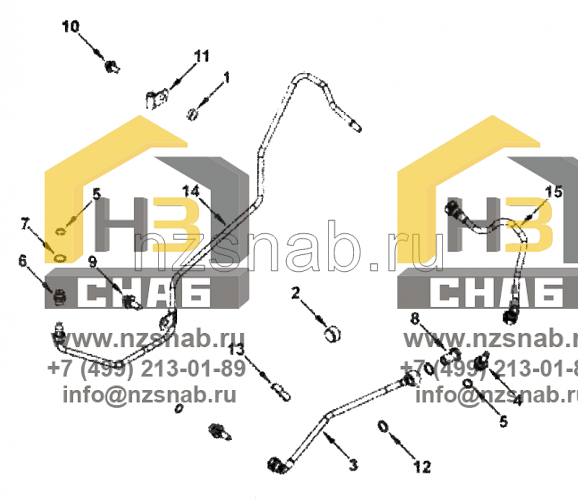

Трубопроводы охлаждения компрессора

← Сапун картера Подшипник →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Соединительная муфта

Каталожный номер:3287614

Комплект:1

Примечание:

№ на схеме:

Наименование:Быстроразъемный фитинг

Каталожный номер:3287433

Комплект:2

Примечание:

№ на схеме:

Наименование:Трубопроводы охлаждения компрессора

Каталожный номер:CC9320

Комплект:1

Примечание:

№ на схеме:1

Наименование:SPACER, WATER CONN

Каталожный номер:68368B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Заглушка трубки

Каталожный номер:3008469

Комплект:1

Примечание:

№ на схеме:3

Наименование:Трубка

Каталожный номер:3287430

Комплект:1

Примечание:

№ на схеме:4

Наименование:Быстроразъемный фитинг

Каталожный номер:3287426

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнительное кольцо

Каталожный номер:3679139

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнительное кольцо

Каталожный номер:3679139

Комплект:1

Примечание:

№ на схеме:6

Наименование:Соединительная муфта

Каталожный номер:3787613

Комплект:1

Примечание:

№ на схеме:7

Наименование:Стопорное кольцо

Каталожный номер:3400817

Комплект:1

Примечание:

№ на схеме:8

Наименование:Винт

Каталожный номер:3866626

Комплект:1

Примечание:

№ на схеме:9

Наименование:Винт с шестигранной головкой

Каталожный номер:3901249

Комплект:1

Примечание:

№ на схеме:10

Наименование:Винт

Каталожный номер:3903990

Комплект:1

Примечание:

№ на схеме:11

Наименование:Хомут

Каталожный номер:4935908

Комплект:2

Примечание:

№ на схеме:12

Наименование:Уплотнительная шайба

Каталожный номер:3958964

Комплект:2

Примечание:

№ на схеме:13

Наименование:Хомут

Каталожный номер:4899288

Комплект:1

Примечание:

№ на схеме:14

Наименование:Трубка

Каталожный номер:4934666

Комплект:1

Примечание:

№ на схеме:15

Наименование:Трубка

Каталожный номер:4934668

Комплект:1

Примечание:
